功能概述
控製模块可以廣泛應用於酒店、場館、火车(che)站、停车場、機場、商業(ye)大楼、餐厅等照明場。控製模块集成一键总開功(gong)能、消防聯動功能，可以根據照明場合，灵活配置功能。支持本地按键控製，人(ren)機交互性(xing)好。支持網關通信，可通過上位機、手機app實現远程控製和配置場景一键配(pei)置。
產品功能
具有(you)一键总(zong)開/消防聯動功能
数碼管配置，簡約轻量
技術參数
|
工作電源 |
AC 220V |
|
回路輸出 |
4,6,8,10,12,14,16路 |
|
安裝方式 |
导轨安裝 |
|
工作温度 |
-30℃-70℃ |

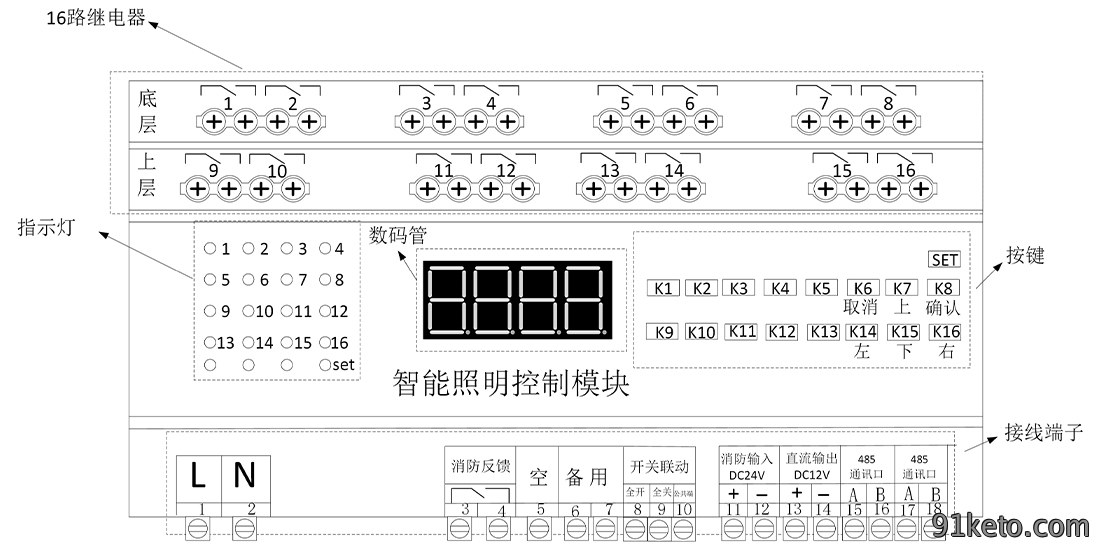

面板說明（以16路為例）
功能說明及配置
按键定義（以16路為例）
|
名称 |
功能 |
|
SET键 |
切换(huan)設置模式和開關(guan)模式，SET指示(shi)燈亮(liang)，進入設置模式 |
|
K6(取消) |
進入設置模式后，作為取(qu)消(xiao)設置键 |
|
K8(確認) |
進入設置模式后，作為確認(ren)設置键 |
|
K7(上) |
進入設置模式后，作為“上”設(she)置键 |
|
K15(下) |
進入設置模式后，作為“下”設(she)置键 |
|
K14(左) |
進入設置模式后，作為“左”設(she)置键 |
|
K16(右) |
進入設置模式后，作為“右”設(she)置键 |
|
K1-K16 |
進(jin)入開關模式后，作為開關控(kong)製，單擊切换繼(ji)電器状態。 |
|
全開組合键 |
進(jin)入開關模式后，同時按下“確(que)認”键和“右”键 |
|
全關組合键 |
進(jin)入開關模式后，同時按下“上”键和“下”键 |
指示燈說明
|
名称 |
作用 |
|
燈1-燈16 |
燈亮表示對應繼電器闭合(he)，燈滅表示對(dui)應(ying)繼電器断開 |
|
SET燈 |
燈亮表示模块進入設置模式，燈滅表示模块進入開關模式 |
操作介紹
進入設置模式后，不同的界面可以通過 “上”、“下”键進行信息切换，按 “確(que)認”键進(jin)入字符闪烁(shuo)，進入參数設置，可按“上”、“下”键進行參数更改，按“確(que)認”键確定參数更改。按“取消”键返回上(shang)一級界面。
控製參数設置
| 数碼管字符 | 功能說明 | 字符範围 | 详細功能定義 |
| A | 模块地址 | 1-252 | 同一個網關下连接的模块地址不能(neng)設相同的编號 |
| b | 開機状態 |
1：記忆
2：全開
3：全關
|
模块接通(tong)工(gong)作電壓時，所有回路保(bao)持上次断(duan)電的工作状態。
每次模(mo)块(kuai)接通工作電壓時，所有回路(lu)全開。
每次模(mo)块(kuai)接通工作電壓時，所有回路(lu)全開。
|
| C | 消防聯動 |
1：強切
2：強启
|
当消防24V電壓輸入(ru)時，所有回路断開。
当消防24V電壓輸入(ru)時，所有回路接通。
|
| d | 波特率 |
1：19200
2：9600
3：4800
4：2400
|
出廠默認 1：19200 |
| E | 開燈延時 | 0-20（20s） | 設置全開或(huo)全關時回路之間的開启或關闭間隔。 |
| F | 恢复出廠設置 | 0、1 | 0：代(dai)表无效；1：表示恢复出(chu)廠設置 |
| O | 协議設置 | 0，1 |
0：標準Modbus协議
1：非標準Modbus协議
|
產品尺寸

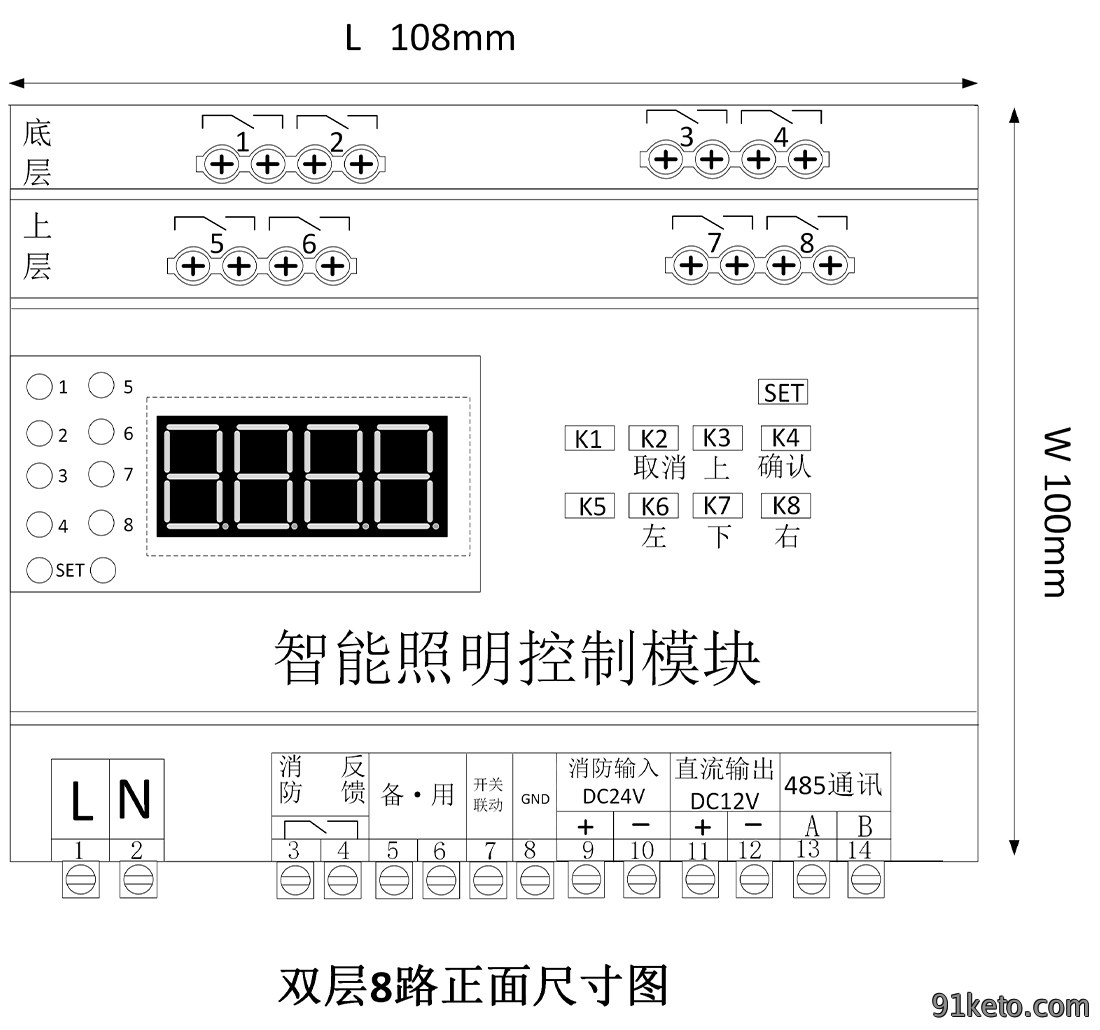

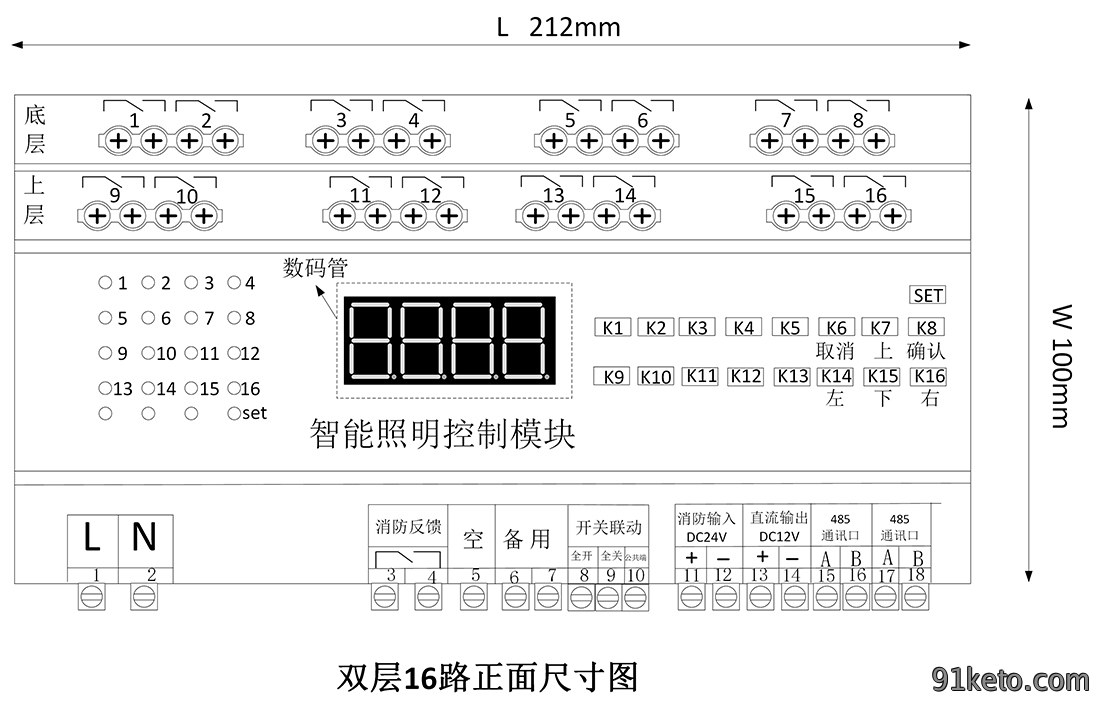

正(zheng)面尺寸圖(tu)(以8路和16路為例)

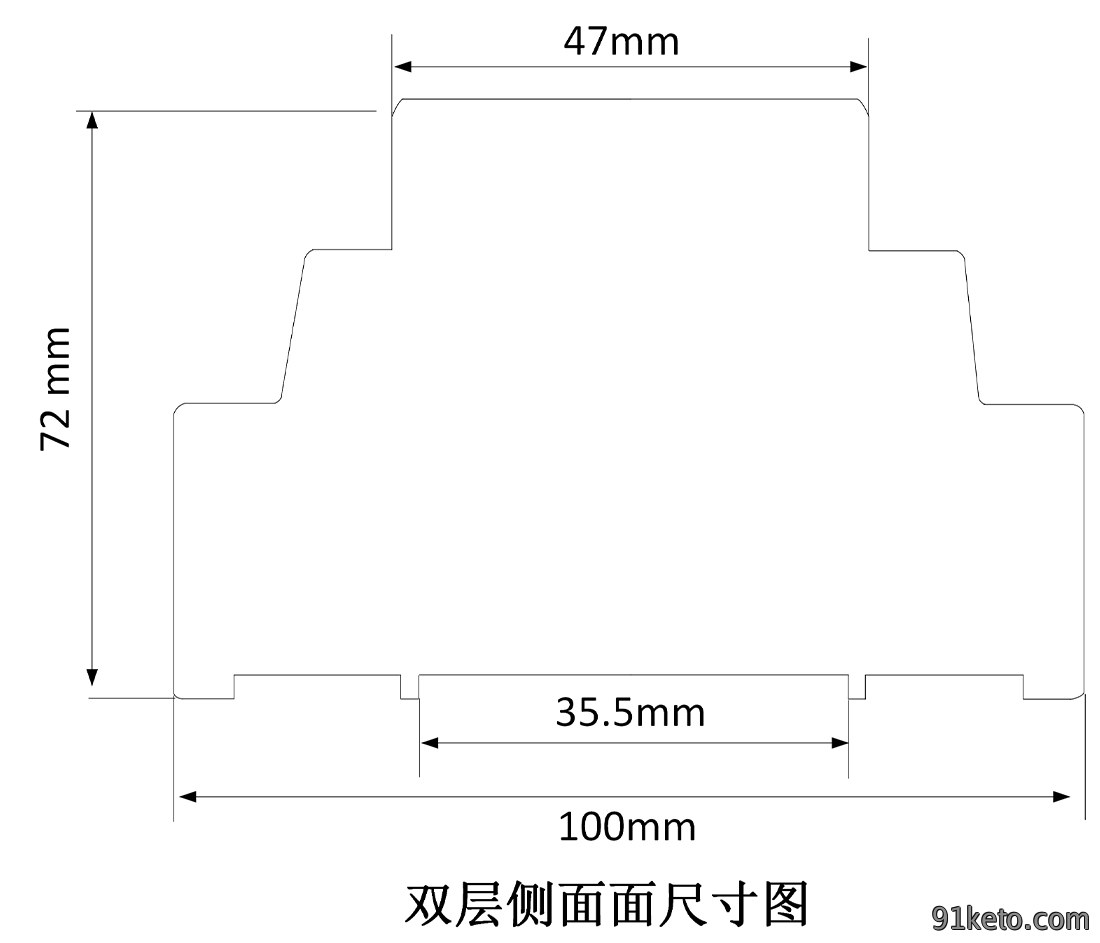

侧面尺寸圖

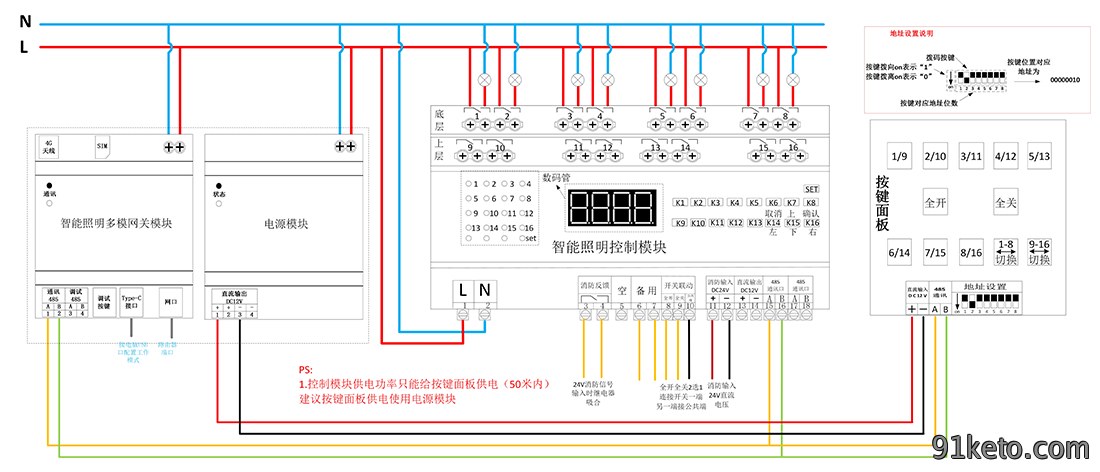

模块接線圖
