產品簡介

　　本產品是用(yong)於智能(neng)照明的集4G網關與以太網關為一體的多模網關(guan)，可根據用戶需求在(zai)兩(liang)種網關之間自由切换使用。当(dang)使用4G網關(guan)時，可通(tong)過4G網關實現手機APP與云平臺和照明模块之間的(de)通訊，配(pei)合手機(ji)APP可远程控製照明設施控製灵活便捷；当(dang)使用以太網關時，可通過以太網關實現PC端上位機和(he)照明模块之間(jian)的通訊，配(pei)合上(shang)位機的豐富功能、可視化界(jie)面，可以實現對照明模(mo)块灵活控製、便捷交互；另外還有一(yi)種工作(zuo)方式是以太網上云平臺模式。使用場(chang)景廣(guang)，可用於戶外照(zhao)明控製、景觀照明、仓库(ku)照明、楼宇亮化控(kong)製。

產品功能

控製功能：远程控製燈開，燈(deng)滅(mie)。
查詢功能：远程查詢模块数據。
定時功能：設置定時開關(guan)。
場景 ：一键下(xia)发組合場景。

產品技術參数

工作電壓	AC220V
通訊方式	RS485
安裝方式	35mm导轨安裝
外形尺寸	73*89*67mm
工作温度	-30℃-70℃

接線端子說明

通訊485A端口	通(tong)訊数據傳輸，與控製模块A连接
通訊485B端口	通(tong)訊数據傳輸，與控製模块B连接
調試485A端口	用於485調試
調試按键（兼容断路器）	按一下发(fa)送上線数據包; 按兩下取消断路器組網； 长按断路器設備組網；
Type-C接口	用於更改配置config.txt文件實現4G網關(guan)與以太網關(guan)的切换
網口	以太網網口

注意事項

1.模块固定到导轨上后，接入(ru)220V交(jiao)流市電。
2.多(duo)模網關模块485数據口A B和智能照明控(kong)製(zhi)模块或智能照明時控模块的A B對應连接、不能接反。
3.使用4G網關模式時需將(jiang)天線接头和(he)網關模块上4G天線接口(kou)對準拧紧(jin)。如果模块安裝在(zai)密封的(de)配電箱内，无法接收(shou)到網絡信號，天線的信號接(jie)收端需要放到箱(xiang)體外面有信號的地方。（4G網關需要有信號(hao)，才可以進行正常通訊。）
4.使用以太網關模式時要確保(bao)上(shang)位機和網關要在一個局域網中，同時需要將SIM卡取(qu)出(chu)。

使用說明

（1）模式切换

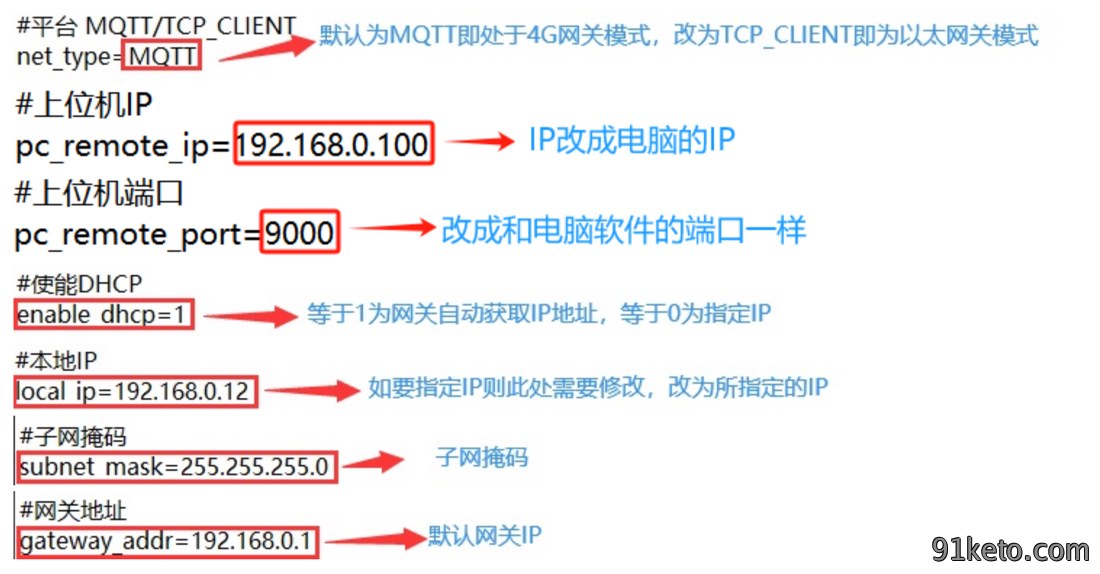

本產品集(ji)成(cheng)兩種網關共3種工作模式用戶按(an)場景需(xu)要可自行切换模式。進行工作模式切换時需(xu)要(yao)配備一根Type-C数據線和一臺電脑，將数據線一端與多模網關的Type-C口连(lian)接另一端连接(jie)電脑的USB口，此時(shi)多模網關的通訊指示燈會闪烁紅燈且電脑上會出(chu)現一個U盘，點擊打開U盘，里面有一個名為CONFIG.TXT的配置文件，修改里面的配(pei)置，在(zai)默認未修改的情况下默認處於4G網關模式(shi)下(xia)，如若要改為以太網關模式的(de)話需要更改以下几處(chu)：

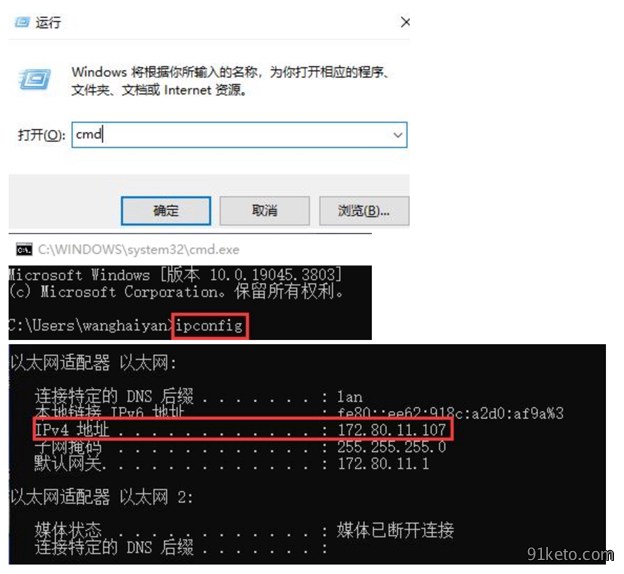

其中電脑ip地址可按(an)以下方法(fa)获取：
按Win+R键在桌面左下角(jiao)弹出(chu)運行框，再輸入(ru)cmd命(ming)令弹(dan)出命令控製臺，在控製臺中(zhong)輸(shu)入ipconfig加回车(che)就會顯(xian)示電脑的IPv4值即電(dian)脑的ip地址。

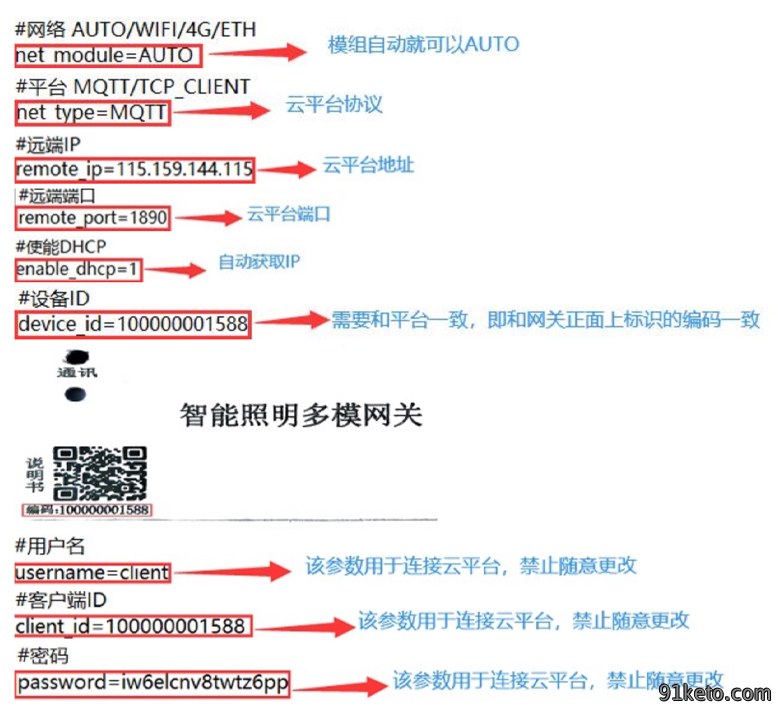

如若要改為以太網云平臺模式的(de)話則(ze)更改方式如下：
第一種情况下即(ji)設備處於默認的4G網關(guan)模式下无需用Type-C数據線(xian)连接電脑(nao)更改CONFIG.TXT文件(jian)，只需取下SIM卡，接上網線即可。
第二種情况(kuang)是設備已經處於以太(tai)網模式若要改為以太網云平臺模式則需要進行以下配置更改：



（2）以太網關使用說明

以太網(wang)關和上位機配套使用，首先需要讓上位機监控電脑IP地址，然后建立上位(wei)機和網關之間的通訊，需要保證(zheng)上位機可以访問到網關所在IP地址和網關可以访問到上位機(ji)所在(zai)IP地址，即電脑(nao)IP地址。
1.查詢(xun)上位(wei)機所在電脑IP地址。具體步骤為：按(an)組合(he)键WIN+R打開運行窗(chuang)口輸入cmd點擊(ji)確認輸入ipconfig按下回车。IPv4地址即為電脑IP地址。
2.配置上位機监(jian)控IP地址。點擊iot-light Setup 9.2.2.exe（9.2.2為版本號，不定期會變動）文件安裝上位機软件。打開上(shang)位機，點擊設置，配置IP和Porn口，IP為電脑IP地址，Porn口設置為9000，點擊確認。
3.配置網關的访問IP。將網(wang)關的Type-C口和電脑UBS口相连，電脑會讀取到一個config.txt文件(jian)，將remote_ip改成上位機所在的(de)電脑(nao)IP，保存(cun)，然后断(duan)開電源(yuan)和USB，重启網(wang)關。（断開電源和USB是配置(zhi)網關(guan)的重要步骤。）
4.绑定網關設(she)備的IP地址。在上(shang)位機界面中按組合键Crl+Shift+I，查看连入的客戶端IP，點(dian)擊設備列表，绑定(ding)客服端IP，即可完成(cheng)對網關的绑定(ding)。

（3）4G網關使用說明

1.打開(kai)網址手機端打開網址http://115.159.144.115:83/iot-light-app/app-debug.apk 下载(zai)智能照明APP。
2.打開APP填寫用戶名和密碼。初次登(deng)入聯系客服(fu)，詢問(wen)登入信息(xi)。
3.智能照明APP内的網關绑定发货前已經添(tian)加，如需更(geng)改(gai)聯系客服。

外觀與尺寸

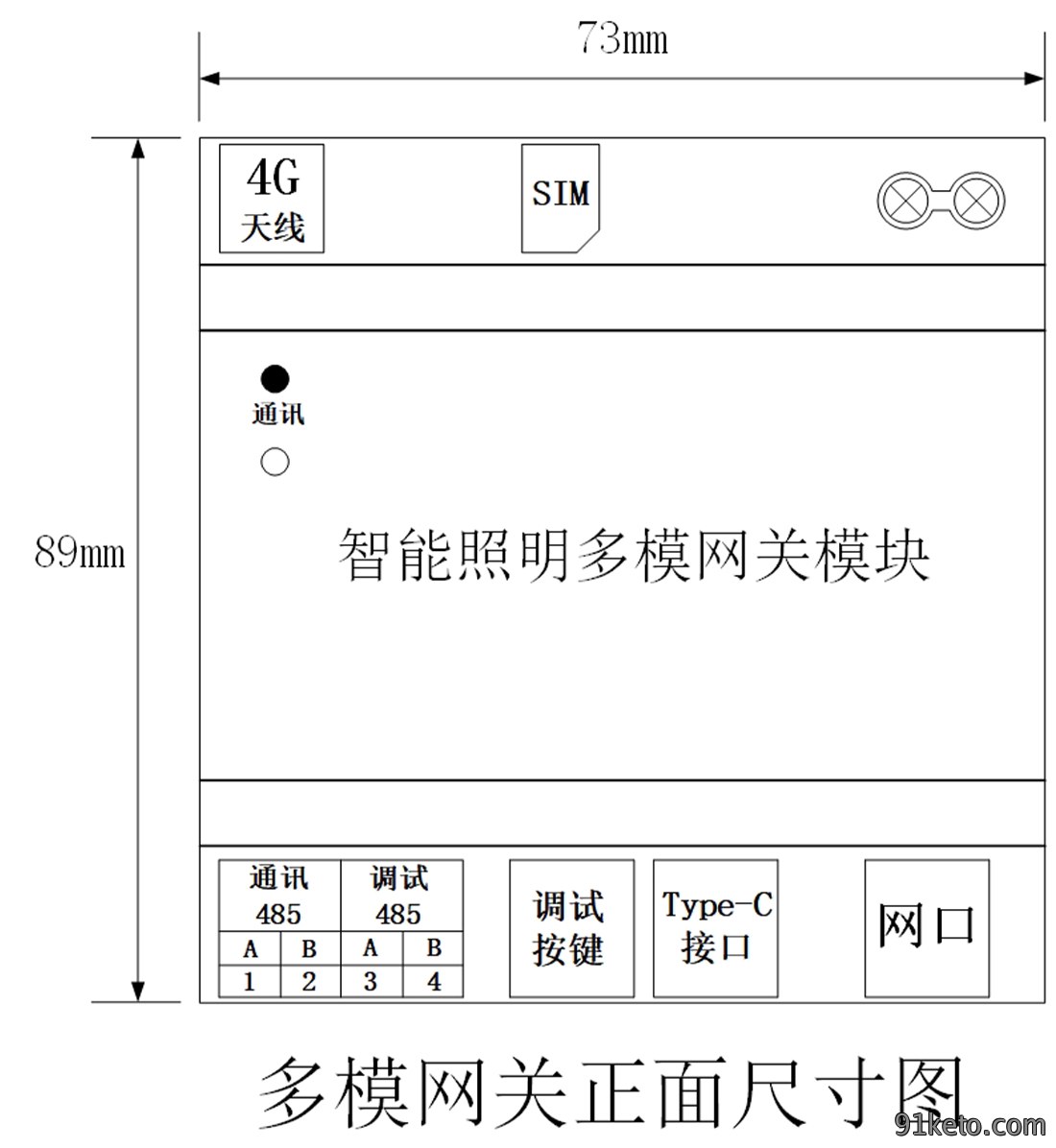

多模網關正面尺寸

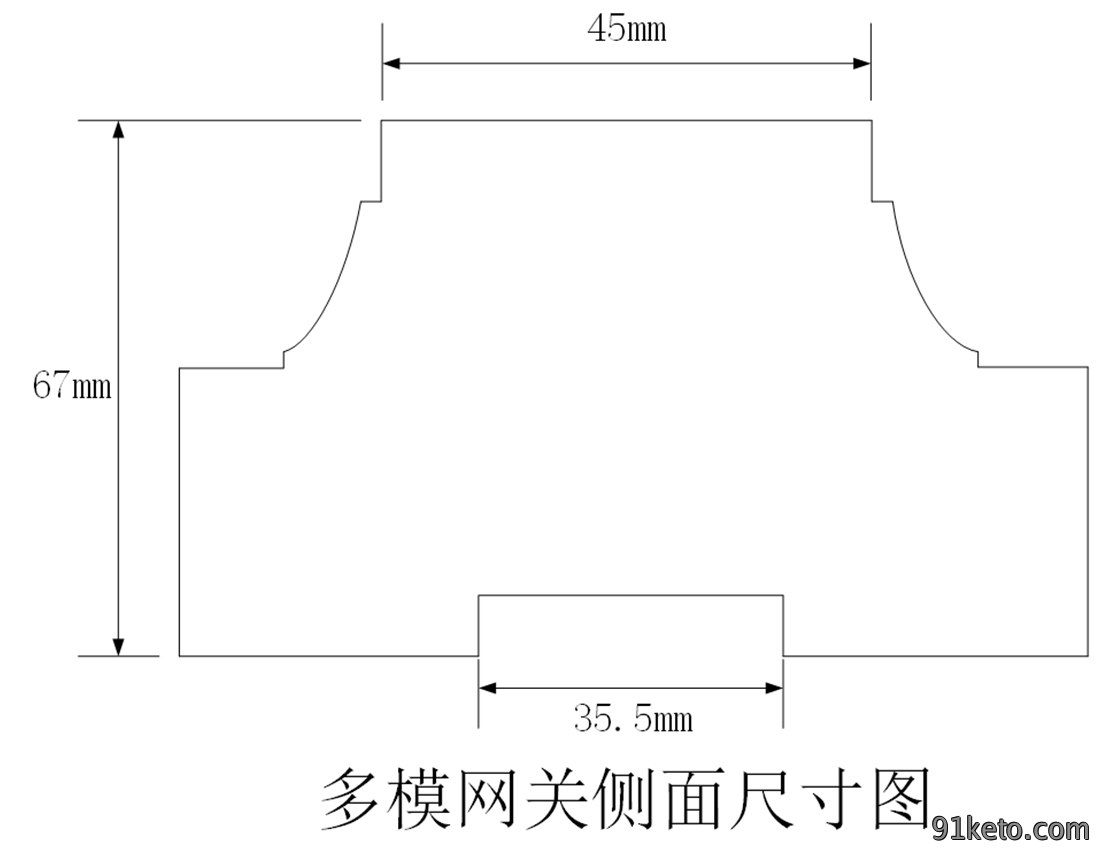

多模網關侧面尺寸

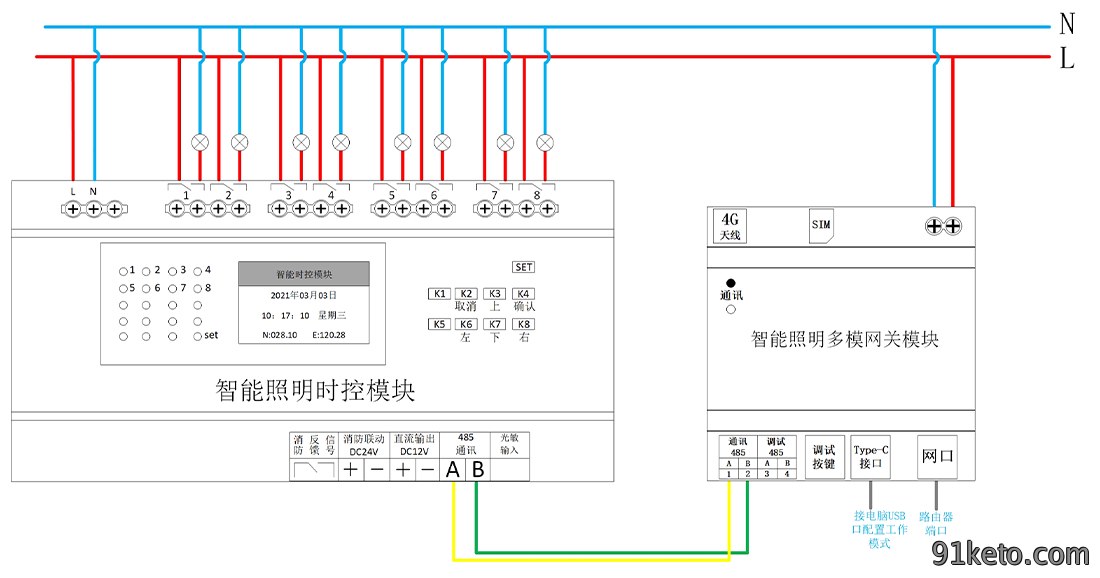

網關接線圖
