概述
智能照明計量模块是一種專門用於測量、記錄和傳輸(shu)電能消(xiao)耗的設備，配(pei)合智能照明控製(zhi)模块一起使用，對場景的控製和電能(neng)實時监(jian)測，可以實現對生(sheng)產流程(cheng)、設備(bei)運行、產品質量等重要(yao)關键點的計量和监測(ce)，从而提高生產效率和產品質(zhi)量(liang)。
產品功能
多回路測量
液晶屏配置，簡約轻量
實時(shi)測量各(ge)回路電壓、電(dian)流、功率、電(dian)能等參数
数據存储和傳輸：支持電能数據本地、远(yuan)程查看
防欺(qi)詐和安全功能(neng)：確保電能計(ji)量的準確性和(he)安全性
技術指標
|
工作電壓 |
AC 220V |
|
檢測回路 |
4、8、12路 |
|
測量電壓 |
AC 0-300v |
|
測量電流 |
AC 0-30A |
|
精度 |
測量误差限不超過±1% |
|
安裝方式 |
35mm標準导轨安裝 |
|
通訊方式 |
RS485通訊总線，標準Moubus-RTU通(tong)訊协議,
作為ModBus从機使用
|
面板說明

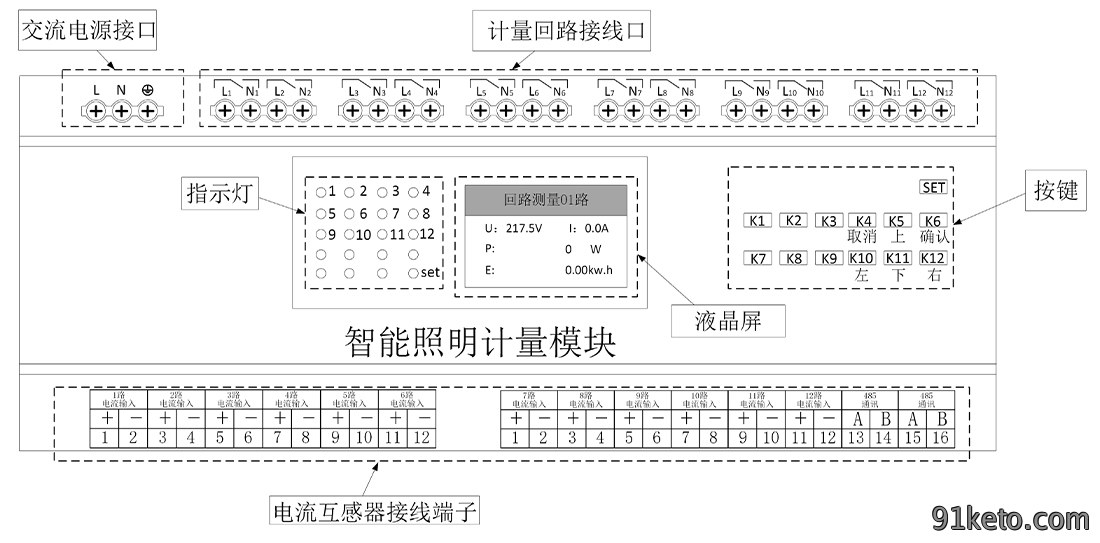

功能說明及配置
按键定義
|
名称 |
功能 |
|
SET键 |
切换(huan)設置模式和常規(gui)模式，SET指示燈亮，進入設置模式 |
|
K4(取消) |
進(jin)入設置模式后(hou)，作為取消設置(zhi)键(jian) |
|
K6(確認) |
進(jin)入設置模式后(hou)，作為確認設置键 |
|
K5(上) |
進(jin)入設置模式后(hou)，作為“上”設置键 |
|
K11(下) |
進(jin)入設置模式后(hou)，作為“下”設置键 |
|
K10(左) |
進(jin)入設置模式后(hou)，作為“左”設置键 |
|
K12(右) |
進(jin)入設置模式后(hou)，作為“右”設置键 |
|
K1-K12 |
進入(ru)常規模式(shi)后，K1-K12對應(ying)第(di)1至第12回路，單擊可(ke)查看各(ge)個回路的状態。 |
指示燈說明
| 名称 | 作用 |
| 燈1-燈12 | 燈亮表(biao)示對應回路有電壓 |
| SET燈 | 燈亮表示模块進入設置模式，燈滅表示模块進入常規模式(shi) |
端子說明
| 名称 | 定義 |
| L | 火線端子 |
| N | 零線端子 |
| + | 電流互感器正端 |
| - | 電流互感器负端 |
| 485通訊 | 485通訊端口，用(yong)於连(lian)接485通訊 |
操作介紹
常規模(mo)式（SET燈滅），按下與回路對應按键后可在液晶顯(xian)示屏上查(cha)看回路状態。 進(jin)入設置模式后(hou)，不同的界面可以通(tong)過 “上”、“下”键進行信息切换，按“確認”键進入字符闪烁(shuo)，進(jin)入參数設(she)置，可按“上”、“下”键進行參数更改，按“確認”键確定參数更改。按“取消”键返回上(shang)一級界面。
產品尺寸

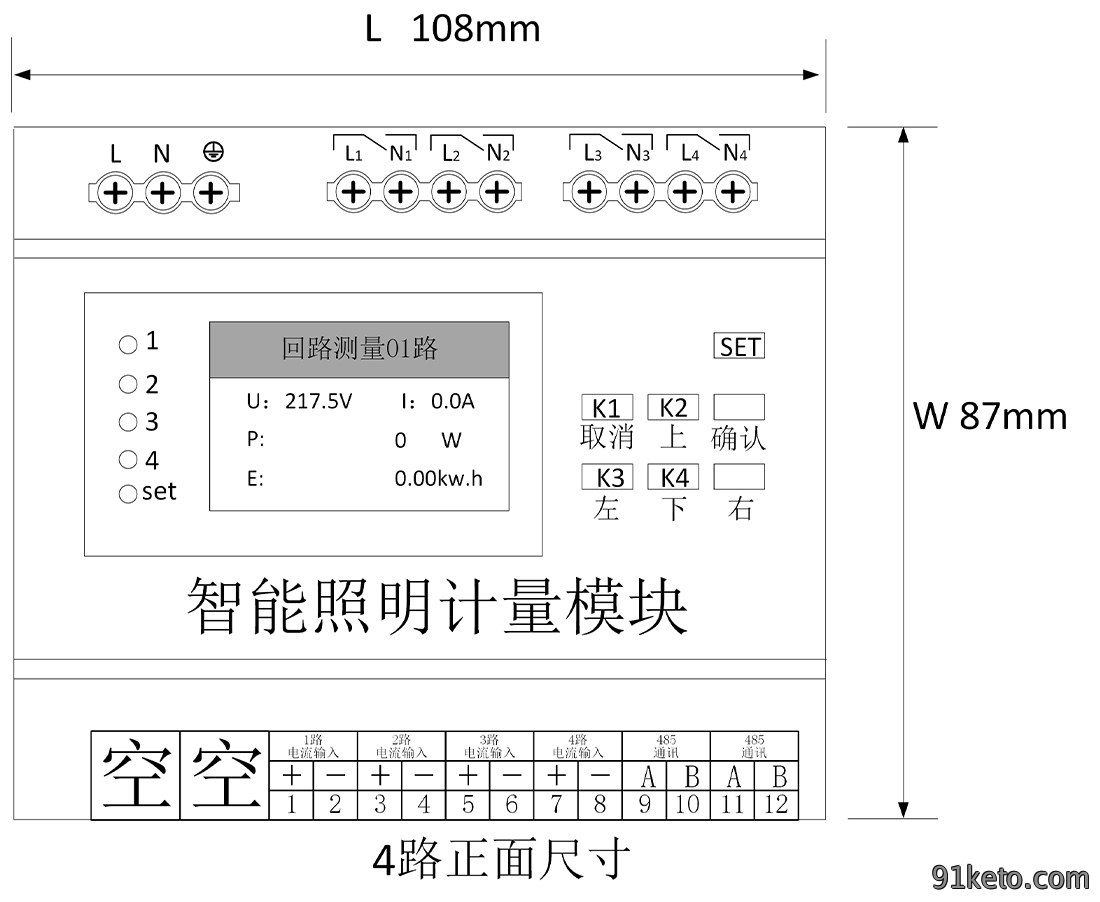

4路正面尺寸圖

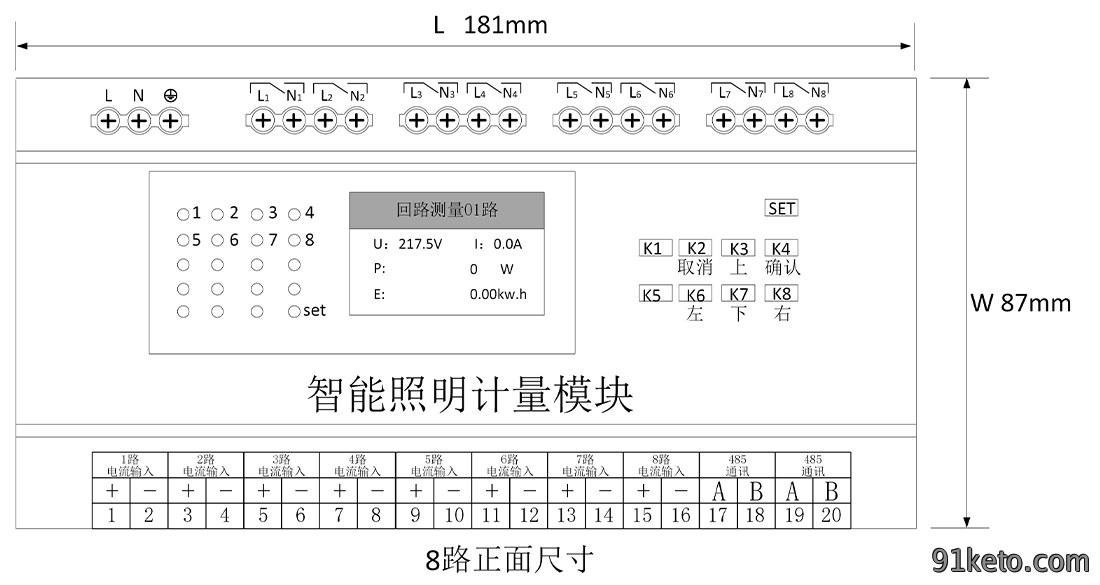

8路正面尺寸圖

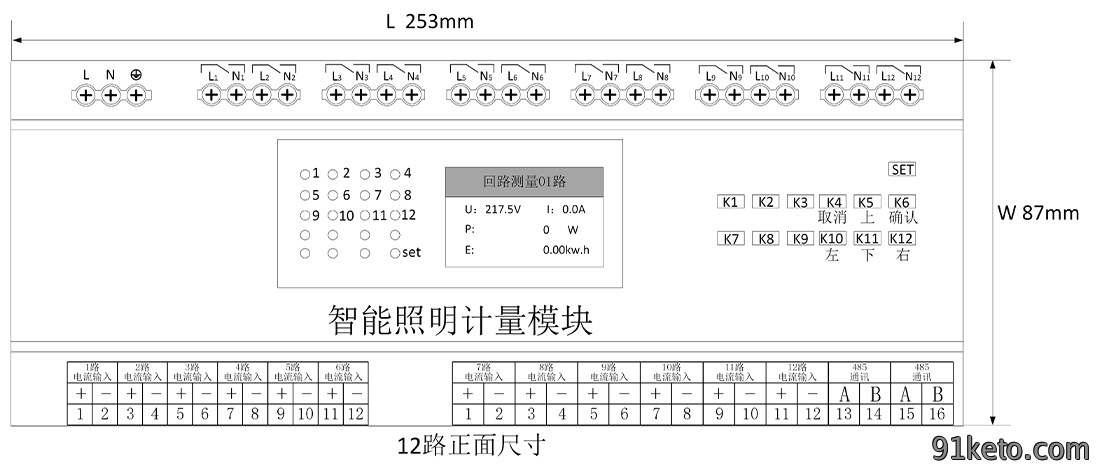

12路正面尺寸圖

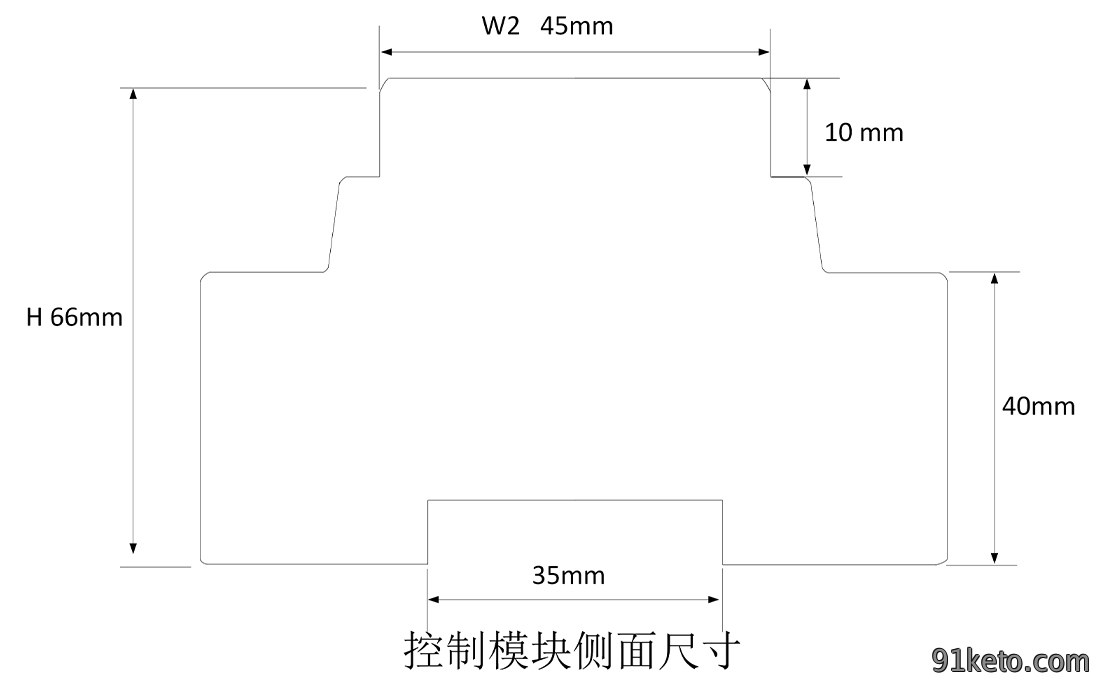

侧面尺寸圖

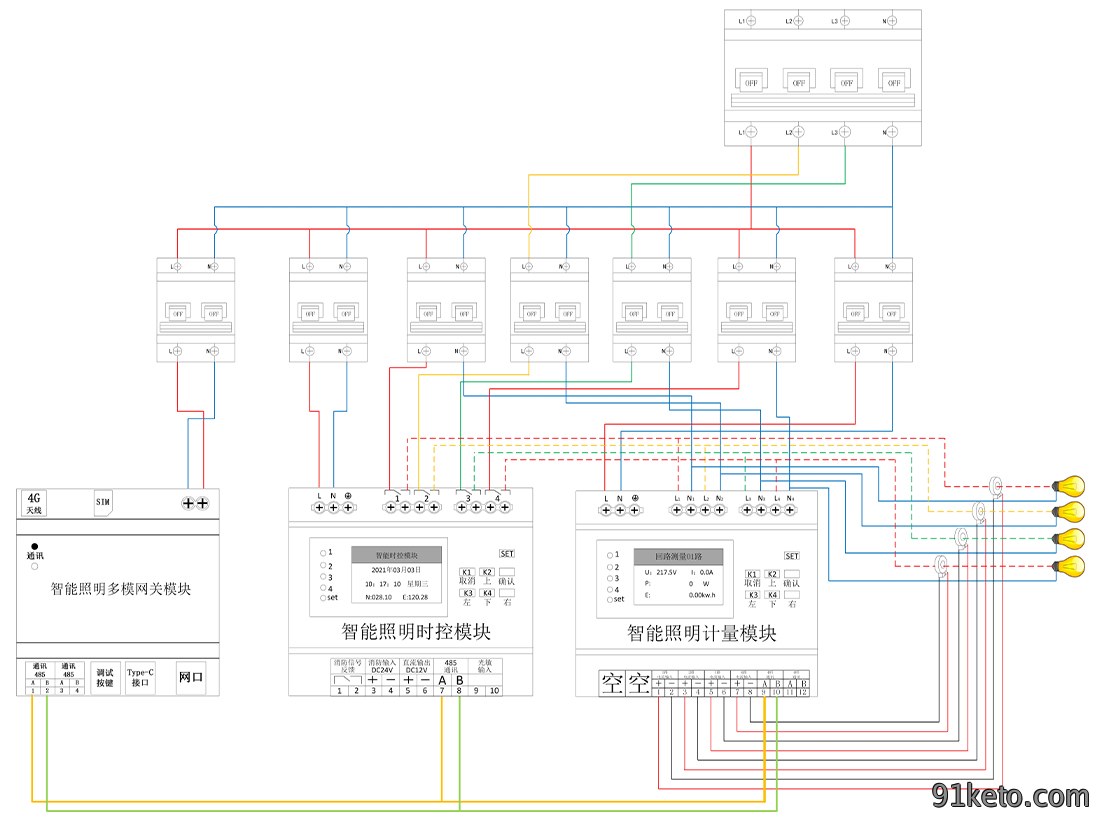

計量模块接線圖
