功能概述

　　智能時(shi)控可控硅模块可以廣泛應用於酒(jiu)店、場館、火车(che)站、停车場、機場(chang)、商業大楼、餐厅等照明場景。模块集成時間控製、調光控(kong)製(zhi)、消防聯動功能，可以根(gen)據照明場(chang)合，灵活配置功(gong)能。配備液晶屏(ping)幕，支持本地(di)按键(jian)控製，人機(ji)交互性(xing)好。支(zhi)持網關通信，可通過上位機(ji)、手機app實現远程(cheng)控製和配置場景一键(jian)配置。

產品功能

具有定時/調光功能
液(ye)晶顯示屏，人機界(jie)面友好
星期模式(shi)/每回(hui)路4組時間段設置
天文時鐘
延時設置

技術參数

工作電壓	AC 220V
回路輸出	4路
安裝方式	35mm標準导轨安裝
通訊方式	RS485通訊(xun)总線，標(biao)準Moubus-RTU通訊协議
尺寸大小	108mm*100mm*72mm
功率负载	10A，阻(zu)性负载(zai)為2000w，容性负载（LED燈）為1000w

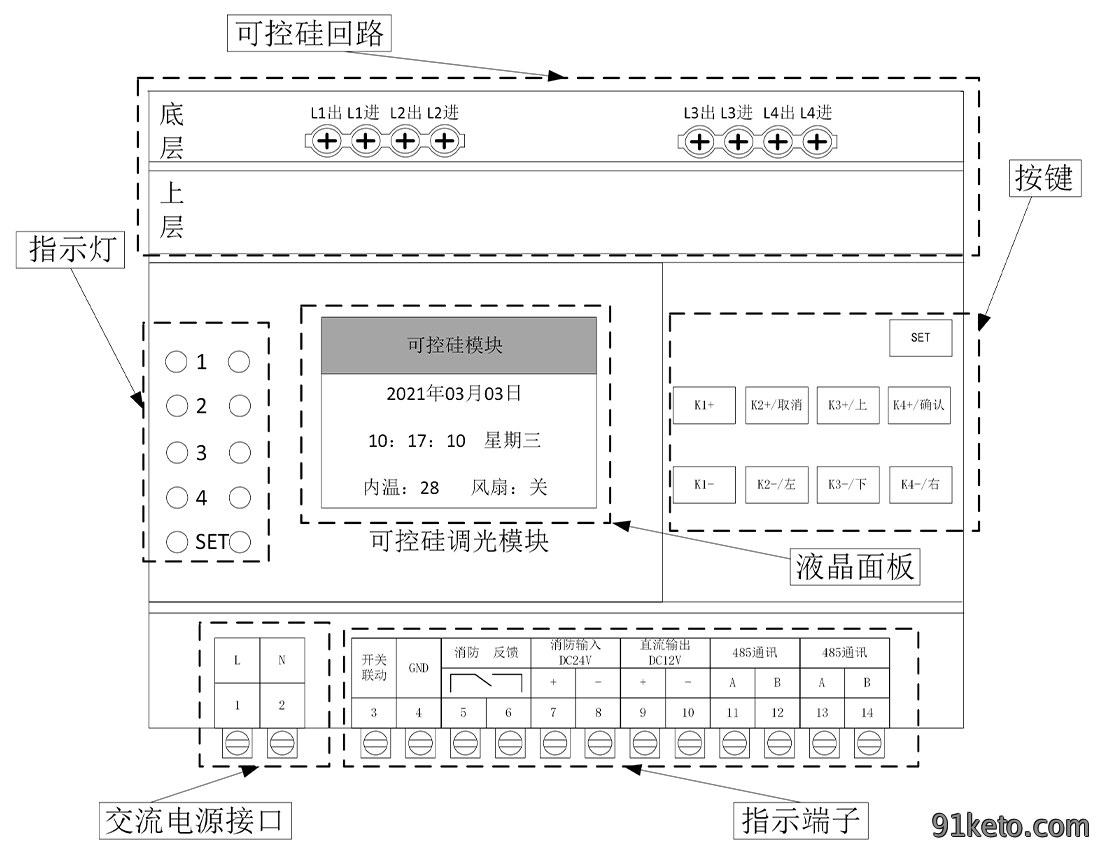

可控硅面板說明



注：阻(zu)性负载(zai)為2000w，容性负载（LED燈）為1000w

按键定義

按键名称	详細功能定義
SET键	切换設置模式和調光模(mo)式(shi)，SET指示燈亮，進(jin)入設置模式(shi)
K1+	按键調光模式(shi)下，第一回(hui)路調光值增加键。
K1-	按键調光模式(shi)下，第一回路調光值减(jian)少键。
K2+/取消	按键調光模式(shi)下，第二回(hui)路調光值增加键(jian)；按键設置模式下，為“取消”键功能。
K2-/左	按键調光模式(shi)下，第二(er)回路調(diao)光值减少键;按键設置模式下，為“左”键功能。
K3+/上	按键調光模式(shi)下，第(di)三回(hui)路調光值增加键;按键設置模式下，為“上”键功能。
K3-/下	按键調光模式(shi)下，第三回路調光值减(jian)少键;按键設置模式下，為“下”键功能。
K4+/確認	按键調光模式(shi)下，第四回路調光值增加键;按键設置模式下，為“確認”键功能。
K4-/右	按键調光模式(shi)下，第四回路調光(guang)值减少键;按键設置模式下，為“右”键功能。
全開組合键	進入(ru)開(kai)關模式后，同時按下“確認”键和“右”键

指示燈說明

名称	作用
燈1-燈4	燈(deng)亮表(biao)示對應回路闭合，燈滅表示對應(ying)回路断開。
SET燈	燈亮表示模块進入設置模式，燈滅表示模块進入(ru)調光模式(shi)

產品參数及端子說明

名称	定義
L	火線端子
N	零線端子
工作電壓	AC220V
消防反饋	反饋消防信號
開關聯動	輸入干接(jie)點信號，使繼電器全開或(huo)全關
消防聯動	消防聯動輸入24V信號
直流輸出	直流輸出12V
安裝方式	35mm导轨安裝
外形尺寸	108*100*72mm
通訊方式	RS485
485通訊A	通訊(xun)数據傳(chuan)輸，與485通(tong)訊A连接(jie)
485通訊B	通訊(xun)数據傳(chuan)輸，與485通(tong)訊B连接(jie)

可控硅功能設置

按下(xia)設置键進入設(she)置模式，進(jin)入設置模式后(hou)，不同的(de)界面可以通過(guo) “上”、“下”键進行信息切换，按 “確認”键進(jin)入字符闪烁，進入(ru)參(can)数設置，可按“上”、“下”键進行參数更改，按“確認”键確定參数更(geng)改。按“取消”键返回上一級(ji)界面(mian)。

菜單介紹

菜單界(jie)面依次(ci)為主界面、設置界面(mian)、運行状態顯示界面。進(jin)入設置模式后(hou)，可以通過“左”、“右”键進行切(qie)换。不同的(de)界面可以通過(guo) “上”、“下”键進行信息切换。切换(huan)界面如圖1所示。

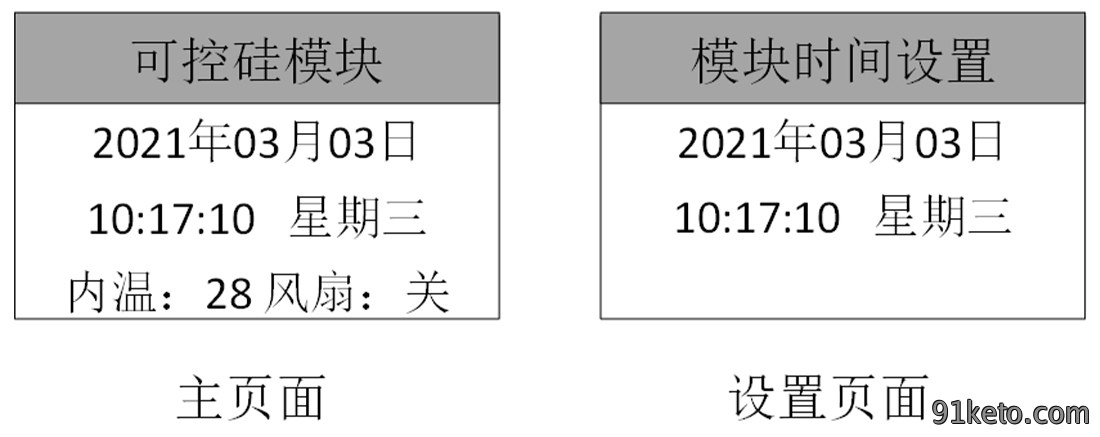

主界面信息介紹

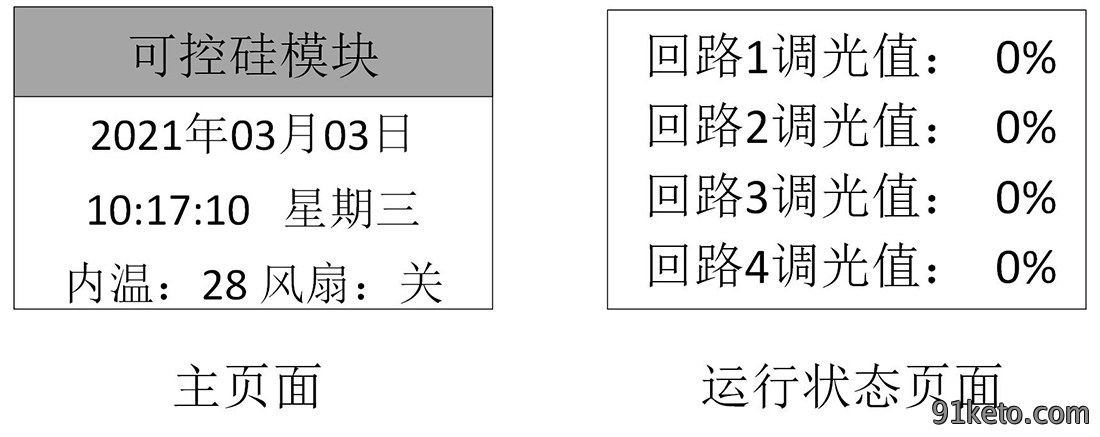

主界(jie)面可以顯示(shi)当前模块当前的時間、運行(xing)状態、内部温(wen)度、風扇(shan)是否開启。按下SET键后，在主界面按“上”、“下”键可以切换(huan)界面，如圖2所示。



圖2 主界面顯示信息

設置界面介紹

在設置界面可以對系(xi)統時間(jian)、時控模式、模(mo)块(kuai)風扇設置、回路調(diao)光值这(zhe)些主要功能進行設置。

系統時間設置

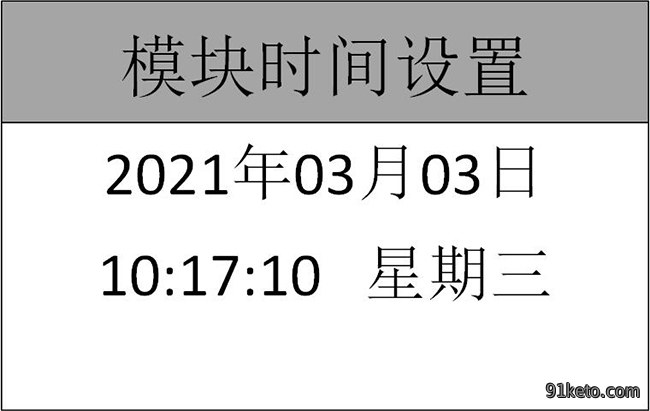

圖3 系統時間設置

進入(ru)設置界(jie)面后，按“上”、“下”键切换到系統時間設置界面。按確認键出現光標后，移動光標選擇設置參数(shu)，再(zai)次(ci)按確認键，光標闪烁，按“上”、“下”键(jian)改變參(can)数值，按下(xia)確認键，參数設置成功。按“取消”键，当光標消失(shi)，進入界面切换(huan)状態。

時控模式

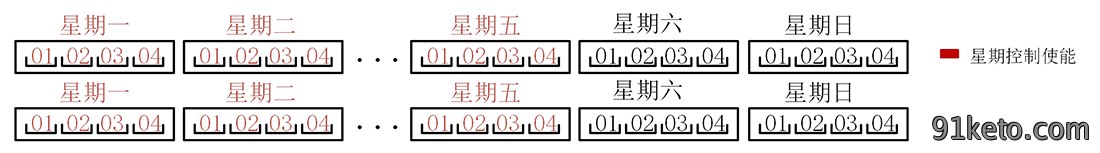

時(shi)控模式包含時間段(duan)控製、星(xing)期(qi)控製； 時間段控製(zhi)，可(ke)以設置燈光在某個時(shi)間段打開，一路通道可以設置4段時間段； 星(xing)期(qi)控製，可以設置一(yi)周内每天(tian)時間段控製生效情况，即星期控製是時間段控製的使能開關(guan)。



圖4 時控、星期示意圖

時控模式設置

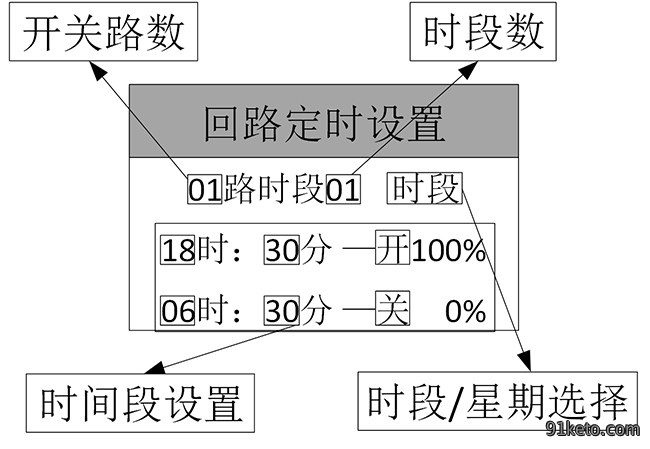

1.回路定時設置



開關路数：調光模块回路数固定為4路；
時段数：一(yi)路可以設置4個時段；
時段/星期控製選擇：默認(ren)為時(shi)控設置，切换至星期，進入星期控(kong)製界面(mian)；
時間段設置：設置每個時段回(hui)路断開和闭合設置(zhi)。

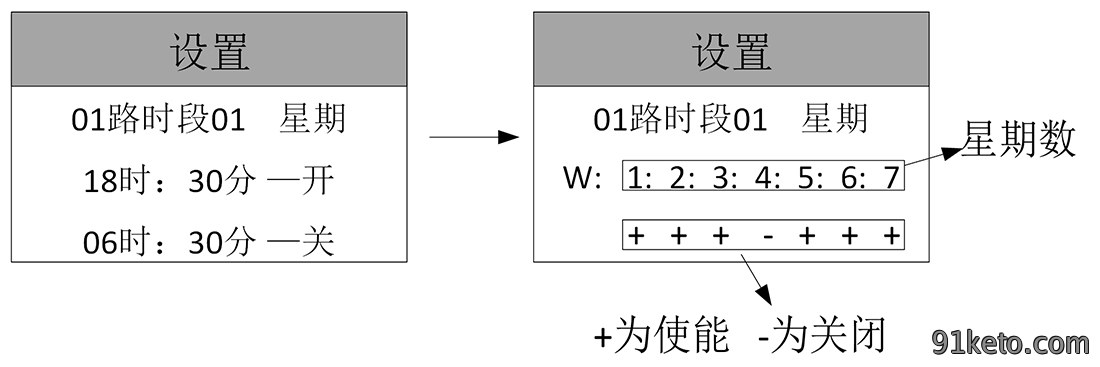

2.星期設置



在時間段設置界面(mian)，將“時段”設置為“星期”后，按確認進入星期設置界面；
星期使能設置：（+）時，為打開使能設置；（-）時，為(wei)關(guan)闭使能設置。

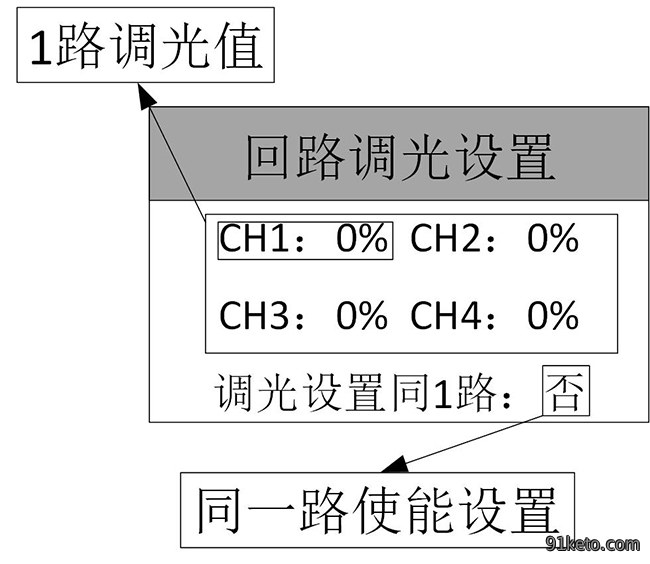

回路調光值設置



在設置(zhi)界面按“上”、“下”键，切换(huan)至回(hui)路調光設置界面。界面介紹如下：
調光值設置：設置調光阈(yu)值，可(ke)更改單回路調光值；
CH1：可以任意設置第(di)一回路調光值0-100%；
CH2：可以任意設置第二(er)回路調(diao)光值0-100%；
CH3：可以任意設置第三(san)回路調光(guang)值0-100%；
CH4：可以任意設置第四回路調光(guang)值0-100%；
調光設置同1路：使(shi)能開關設置為“是”時，所有回路調(diao)光值(zhi)同第1路(lu)一樣(yang)。

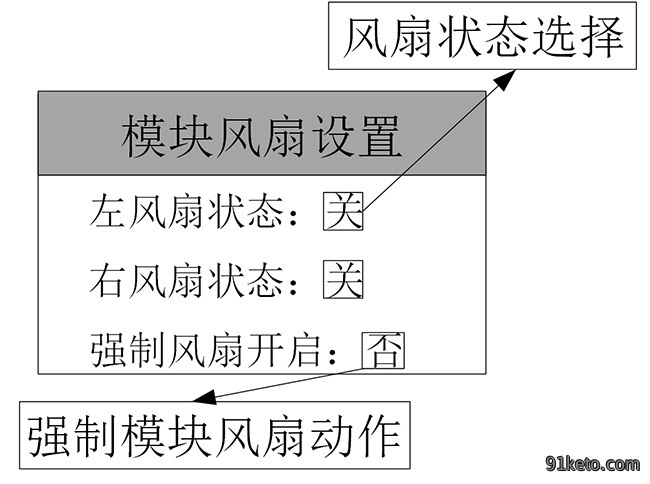

模块風扇設置



在設置(zhi)界面按“上”、“下”键，切换至模块設置界(jie)面。界面介紹如下：
左風扇状態： 可“启(qi)動”或“關闭”風(feng)扇，選擇是否強(qiang)製控製開启風(feng)扇；
右風扇状態：可“启(qi)動”或“關闭”風(feng)扇，選擇是否強(qiang)製控製開启風(feng)扇；
強製風扇開启：可以選擇是(shi)否強製控製所有開启風扇。

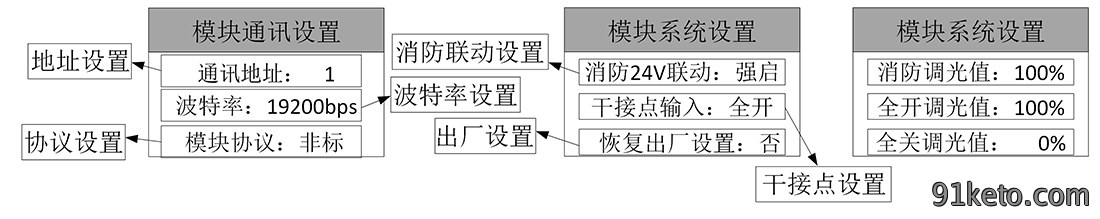

模式設置及其他



在設置(zhi)界面按“上”、“下”键，可看到以(yi)上設置界面。界面介紹如下：
模块時間設置：模块系統時間設置(zhi)，可以更改当前系(xi)統(tong)時間。
回路定時設置：設置每回路照度(du)不同時段不同(tong)時間的開启、關闭時間(jian)。
開延時：可以全開各回路開的動作間隔，可調範围在0-100ms。
模块風扇設置：可以启(qi)動或關闭風扇(shan)，可以選(xuan)擇是(shi)否強製開启風扇（默認為(wei)否）。
風扇温度設置：設置風扇温度的上(shang)限(xian)及下限。
地址設置：模块的地址碼，地址要唯一，RS485通訊時不可重复(fu)。
波特率：可以設置2400、4800、9600、19200，默認為19200，不建議更改。
模块协議設置：設置為非標协議時會主動上報模(mo)块数(shu)據，設置為標(biao)準协議時不會主(zhu)動上報模块状態。
消防聯動設置：当(dang)消防聯動24V輸入時，全部開關(guan)強启（開）或強切（關），消防反饋開(kai)關闭合，24V信號消(xiao)失后，變回(hui)原(yuan)來信號。
出廠設置：將模块設置參(can)数恢复(fu)至出廠設置。
干接點設置：模块接收干接點信(xin)號時(shi)，通過設置使其能(neng)启動或者關闭(bi)。
模块系統設置：可以(yi)設(she)置全關、全開(kai)、接(jie)收消防信號后模块開启的調(diao)光值。
定時(shi)設(she)置同1路：如果其他路時段控(kong)製設(she)置和1路相同(tong)，打開该設置使能實現所有回路定時設置(zhi)同1路一致。
星期設(she)置同1路：如果其他路的(de)星期設置控製要(yao)和1路相同(tong)，打開该設置使能實(shi)現所有回路星(xing)期設置同1路一致。
調光設置同1路：如(ru)果其他路的按键調光值設置控製要(yao)和1路相同(tong)，打開该設置使能實現(xian)所有回路調光值(zhi)設置同1路一致。

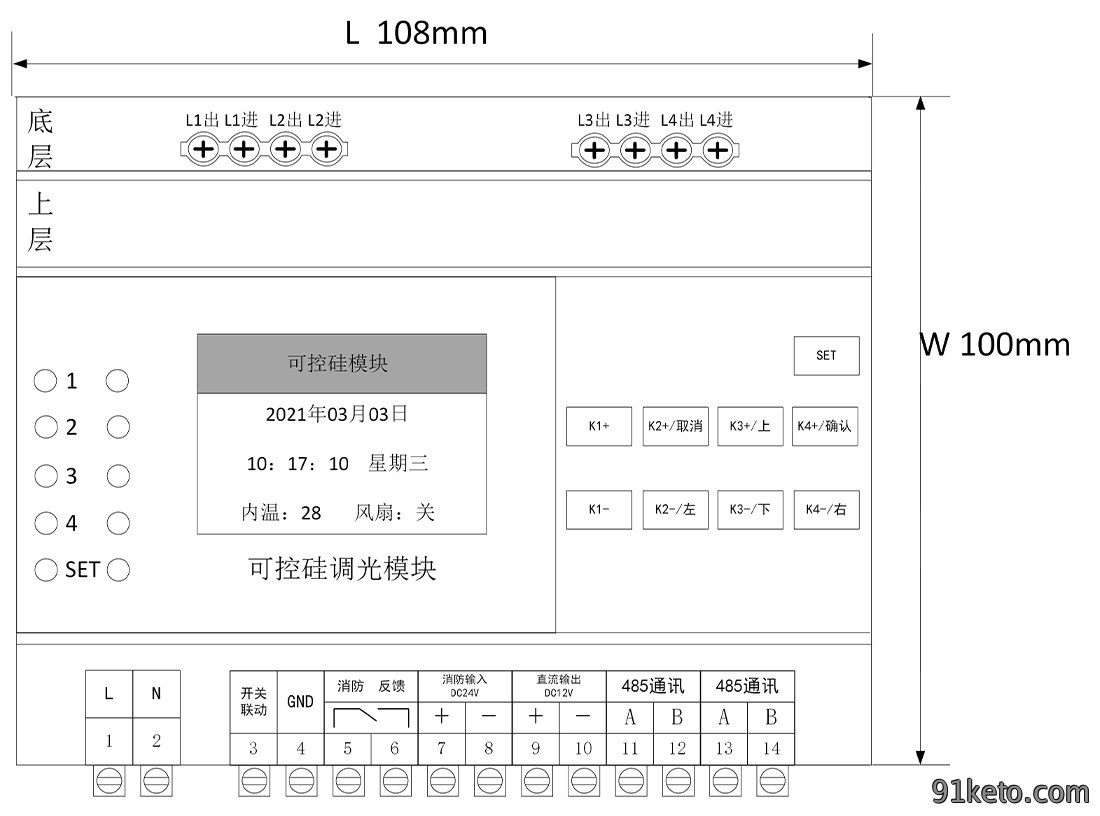

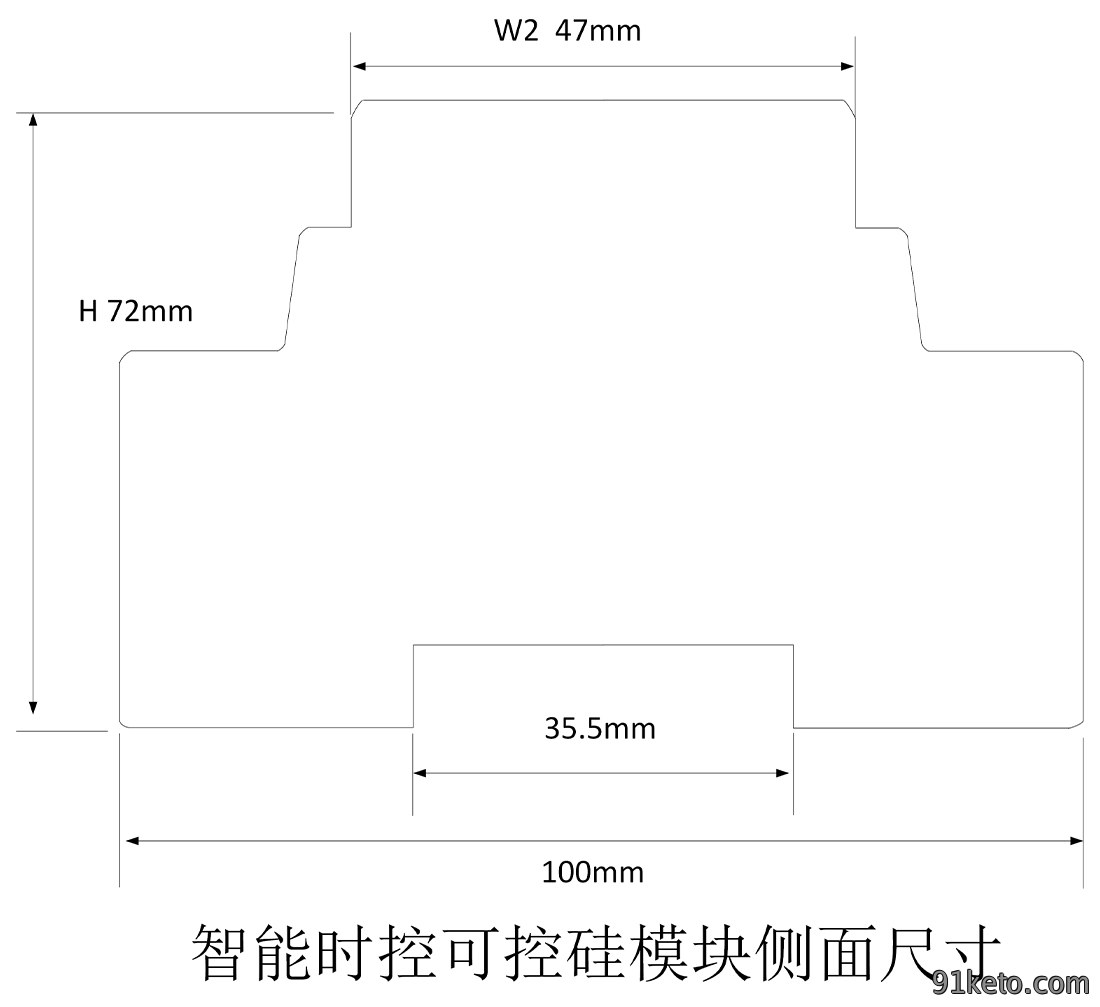

可控硅尺寸圖

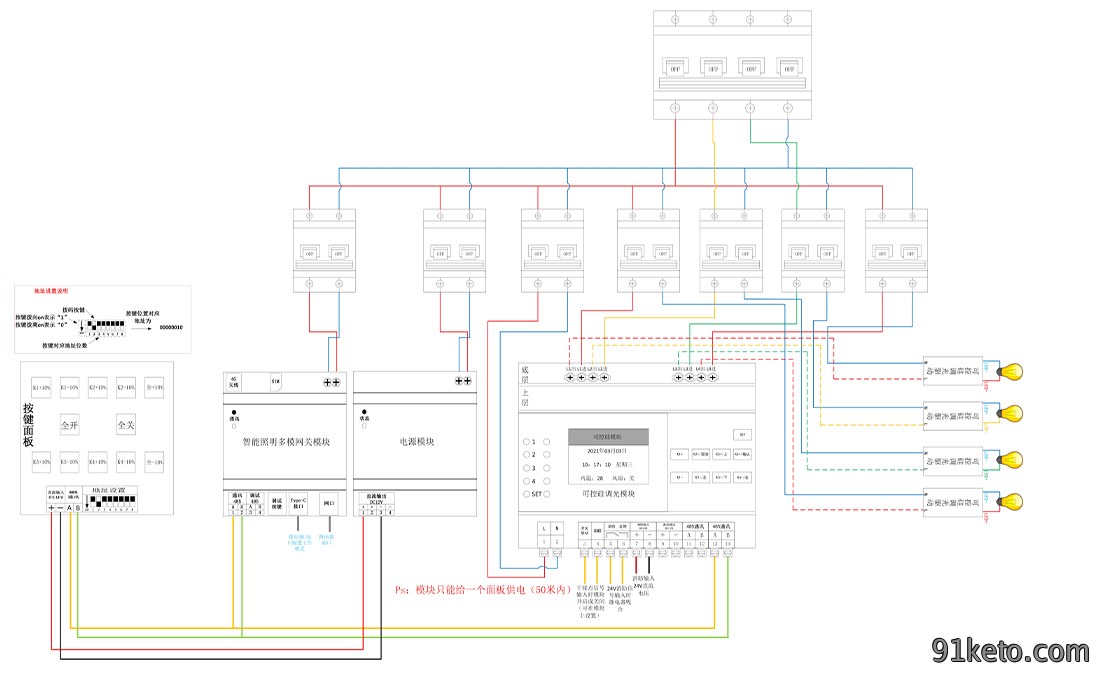

接線圖
