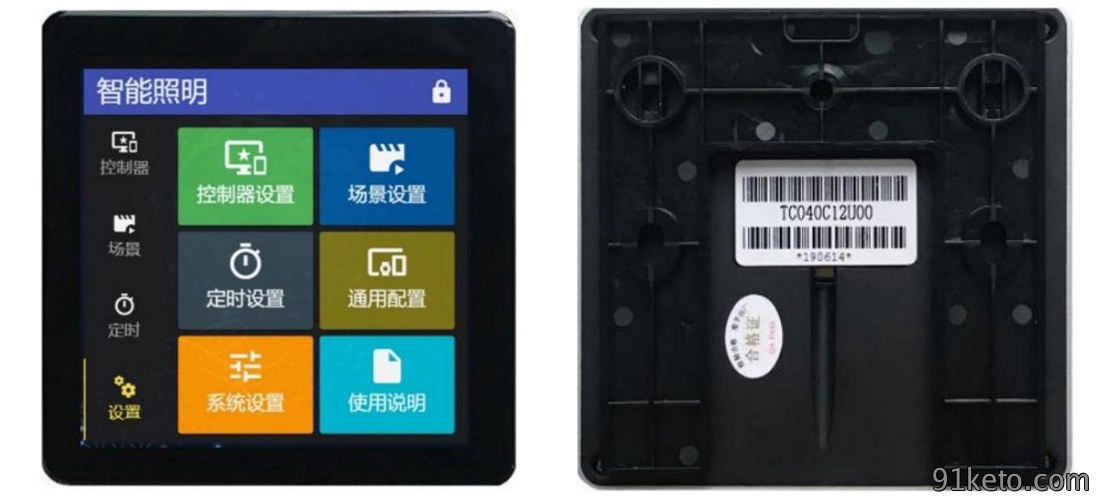

產品描述
產品概述
采用鋼化玻璃触(chu)摸材質，超(chao)长按键寿命，時(shi)尚美觀高檔(dang)。面板通過RS485总線與電脑系統软件编程實現 不同的(de)功能 不同的場景設置(zhi)如:全開、全關(guan)触发場景(jing)、 組控製、 交叉控製多點(dian)控製各個(ge)模块等，可(ke)自由組合多個面板實現多個場景(jing)設置。面板的总(zong)電源12V要由外(wai)部提(ti)供。
技術參数
（1）電氣參数
|
额定功率 |
<5W |
|
工作電壓 |
典型值12V |
|
工作電流 |
100mA,VCC=12V，背光亮度最大
40mA,VCC=12V，背光亮度關闭
|
|
推荐工作電源 |
12V 1A的直流稳壓電源 |
（2）工作環境
|
工作温度 |
-20℃~70℃ |
|
存储温度 |
-30℃~80℃ |
|
三防漆工藝 |
有 |
|
工作湿度 |
10%~90%RH，典型值60%RH |
|
防護等級 |
IP65（正面） |
（3）顯示參数
|
顯示屏類型 |
IPS, TFT LCD |
|
視角 |
宽視角，典型值85°/85°/85°/85°（L/R/U/D） |
|
分辨率 |
480×480（支持0°/90°/180°/270°顯示模式） |
|
色彩 |
24位8R8G8B |
|
AA區 |
71.86mm (W) ×67.96mm (H) |
|
背光模式 |
LED |
|
背光寿命 |
>10000h(以高亮度连續工作，亮度(du)减半時間 |
|
背光亮度 |
250nit |
|
背光調節 |
100級亮度調節（当亮度調節(jie)至(zhi)高亮度的1%~30%時，可(ke)能(neng)出現闪烁現象，不背光調節建議(yi)在(zai)此範围使用） |
注：长時間固定画面顯(xian)示可能导(dao)致屏幕残影，可以用動(dong)態圖片切(qie)换做屏保解決。

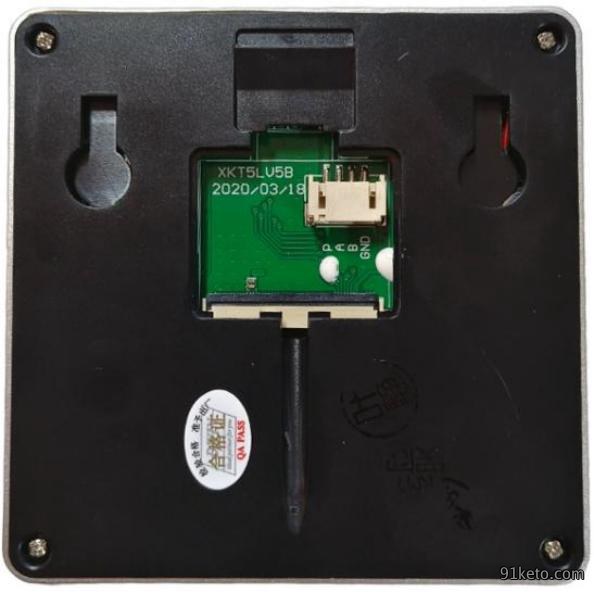

屏幕硬件及接口說明
（1）硬件接口
|
序號 |
名称 |
說明 |
|
1 |
12V+ |
12V電源供電接口 |
|
2 |
GND |
公共端接地接口 |
|
3 |
RS485 A |
RJ485通訊接口 |
|
4 |
RS485 B |
RJ485通訊接口 |
使用說明
（1）主要功能介紹

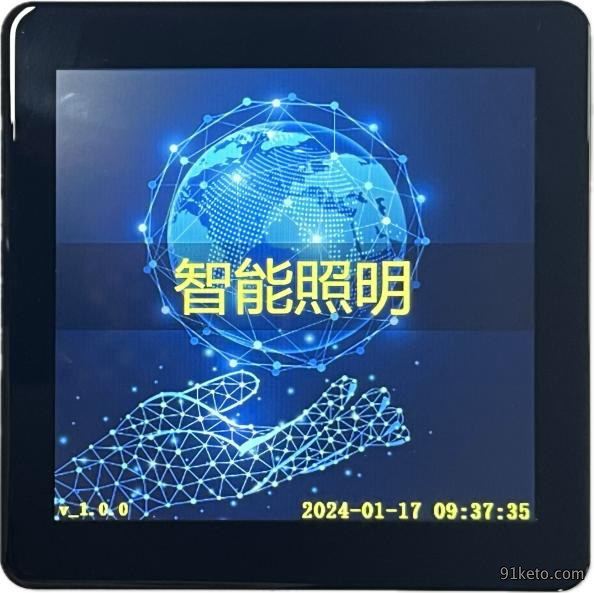

點擊屏(ping)幕進入標(biao)題界面，再點擊按钮進入系(xi)統
進入主界(jie)面，系統分為(wei)四個功能，分別為時控、控製器(qi)、場(chang)景和設置功能(neng)，右上(shang)角藍色按钮(niu)為锁屏键，點(dian)擊即可锁屏。
1. 控製器管理

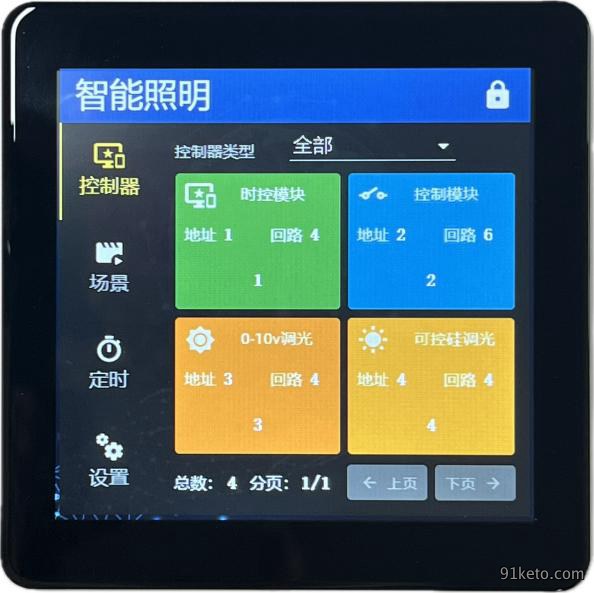

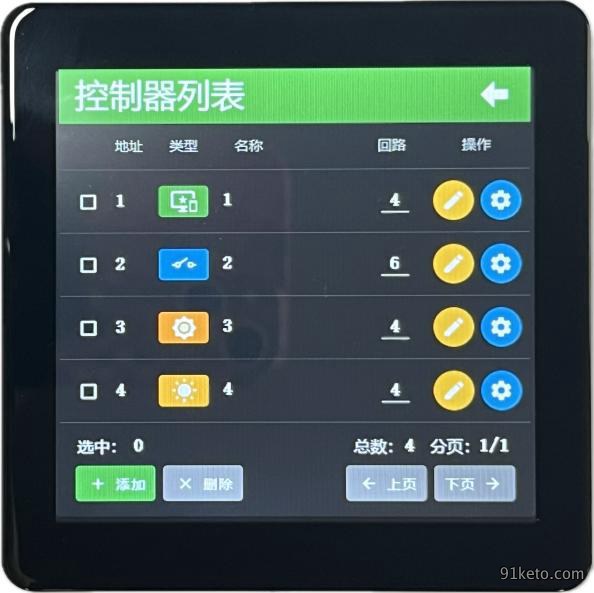

如(ru)圖為控製器列表界面(mian)，界面顯示(shi)已經添加的控製模块,可添加的模块有單層/雙層控製模块、時控模块、調光模块、可控(kong)硅(gui)模块。點擊控製器類型，即可完成對控製器的(de)筛選(xuan)。

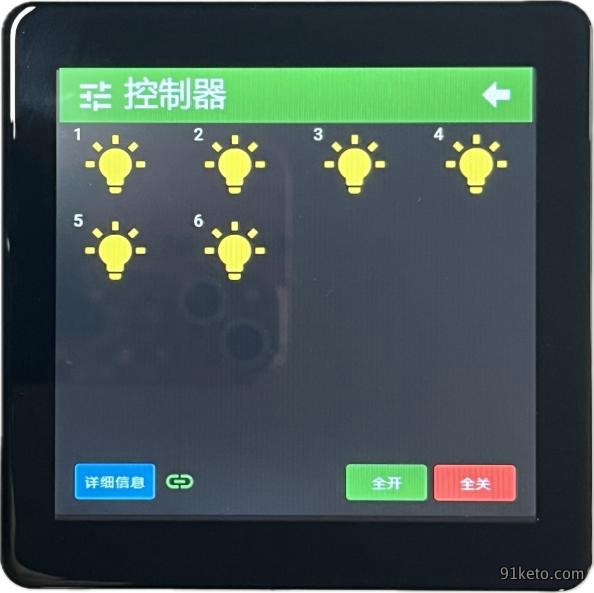

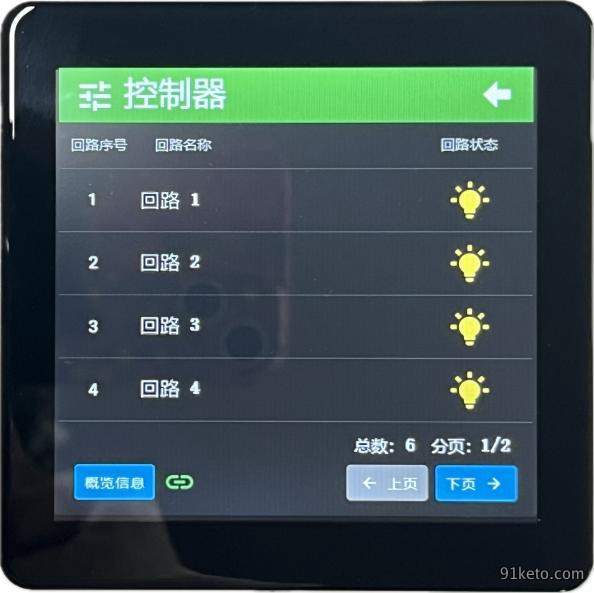

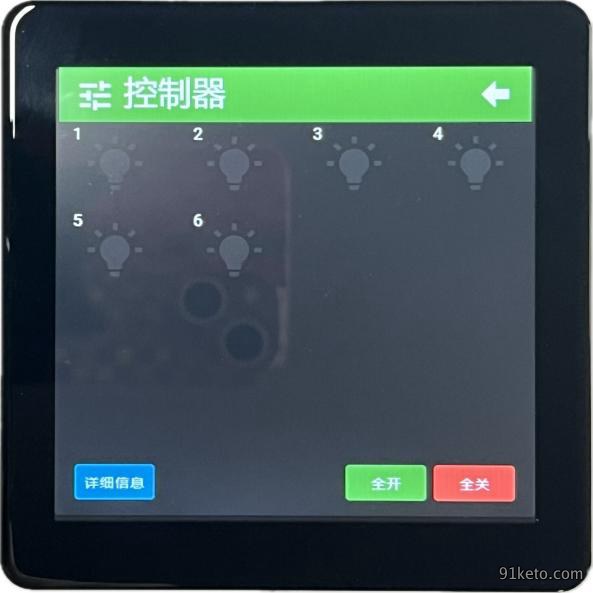

點擊各(ge)模块名称進入模块設置(zhi)界面，如圖為照(zhao)明模块的設置界面，點擊燈(deng)泡圖標即可控製對(dui)應通道開關，點擊全開、全關按钮可實現一键全(quan)開全(quan)關。
點(dian)擊燈泡圖(tu)標暗滅，即(ji)可控製照明回路的開關。
點擊详細信息按钮，可進入(ru)模块回路详情界(jie)面。

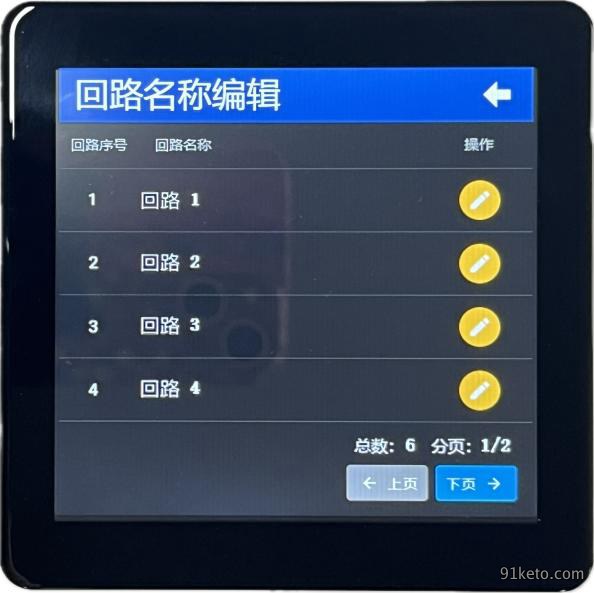

點擊任意通道，可進行回(hui)路名称编輯。

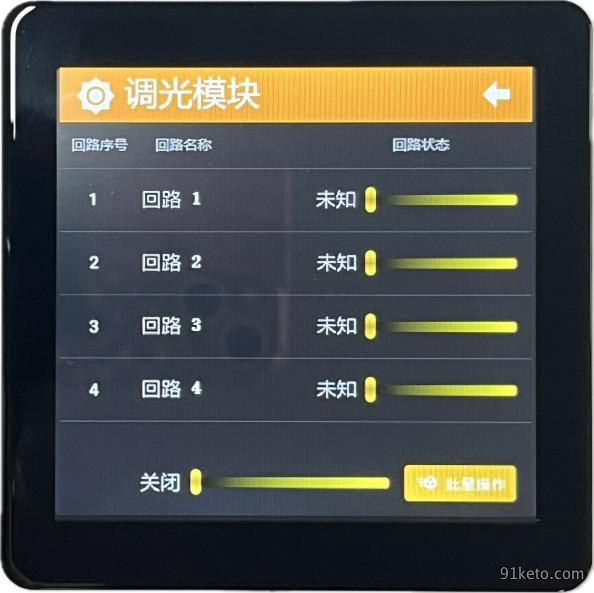

點擊(ji)箭头返(fan)回主頁面，若點擊調光模块，即可跳(tiao)出調光模块(kuai)管理界面。
滑動右侧方(fang)块即可完成(cheng)對所選回路光照強度的調整，在界面下方也可完成對所有回路光照強(qiang)度的批量調整(zheng)。
2. 場景管理

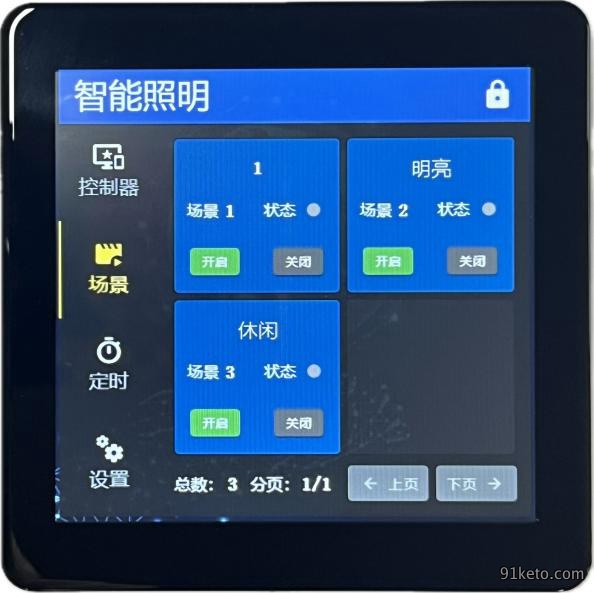

點(dian)擊場景圖標(biao)，可以進入場景管理界面，在该界面可以簡單查看当前中控(kong)屏中設定的場景以及(ji)当前設定場景的開關状態。
3. 定時管理

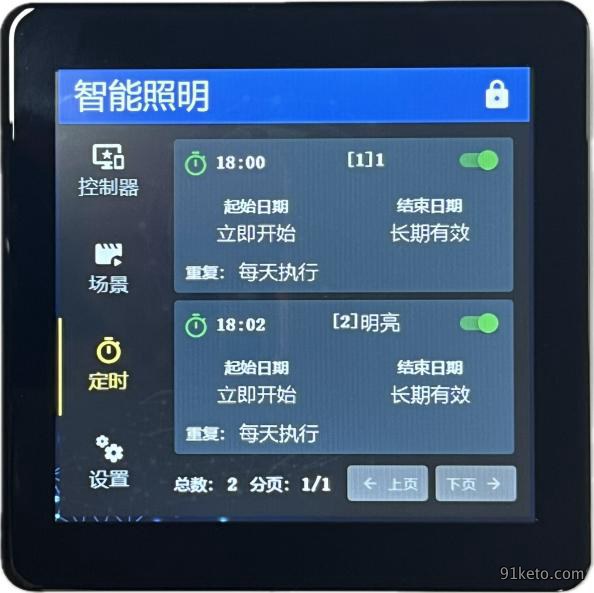

點擊定時圖標，即可進入場景定(ding)時管理(li)界面，在该界面可(ke)以簡單查看目前設定的定時列(lie)表以及場景定時開關状態。
（2）主要功能設置
1. 控製器添加

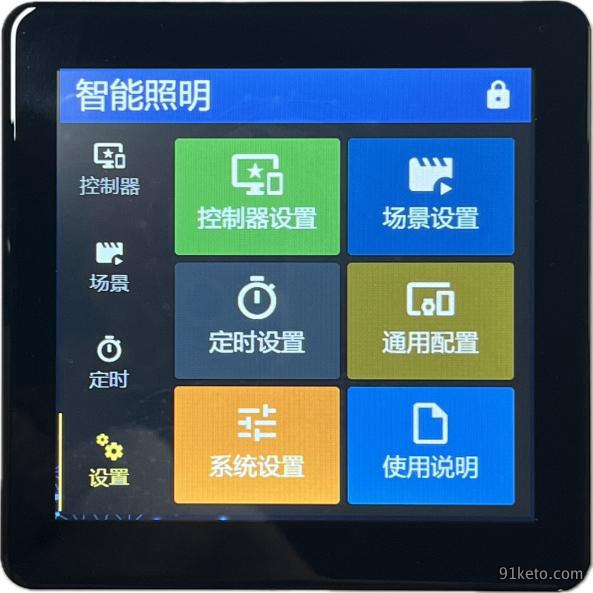

主界面(mian)點擊設置圖標進入設(she)置界面，界面(mian)如下所示。

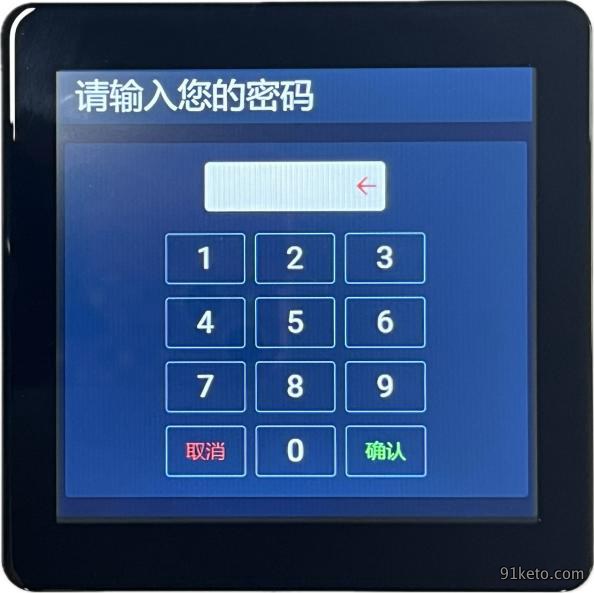

點擊控製器設置(zhi)，第(di)一次進入會要(yao)求輸入密碼（密碼默認88888888），輸(shu)入密(mi)碼進入設置界面。
如圖是控製器的添加界面(mian)，點擊左侧方框勾(gou)選即可(ke)進行删除選項，點擊左侧添加來添加控製器(qi)，點擊添加(jia)后界面如下圖所示。

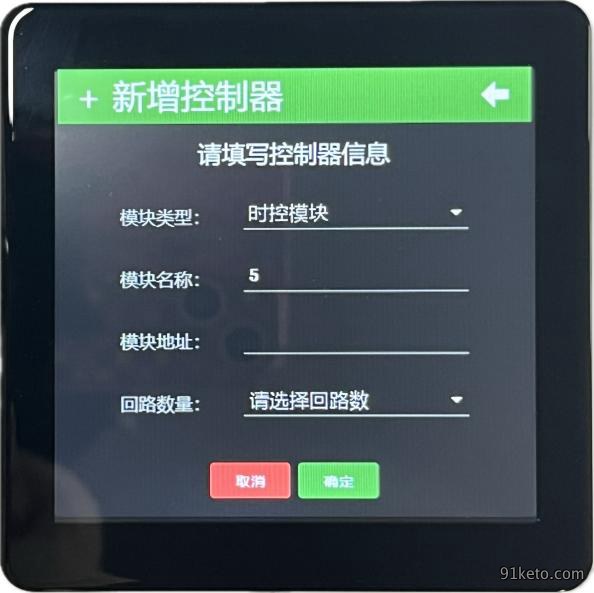

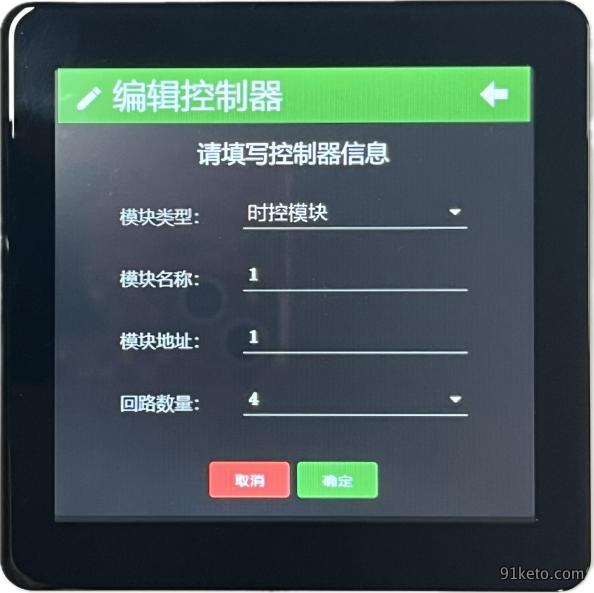

下圖(tu)是控製器(qi)的添加界面，如圖所示根據控製器的類型、地址與回路進行添加，對控製器名称(cheng)進行编(bian)輯。

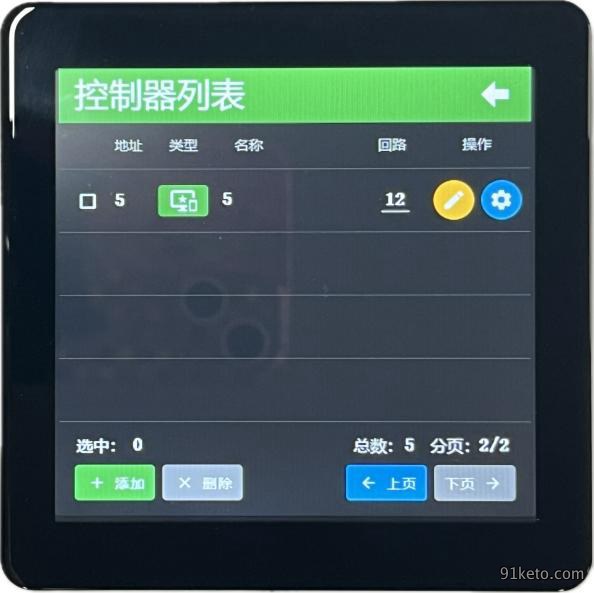

點擊確(que)認完成(cheng)控製器添加，在控製器列表上下(xia)翻頁，即可看见新(xin)添加的(de)控製器。
點擊(ji)右侧的型圖標(biao)，進入控製(zhi)器编輯界面，可以(yi)重新编(bian)輯控製器的屬性。

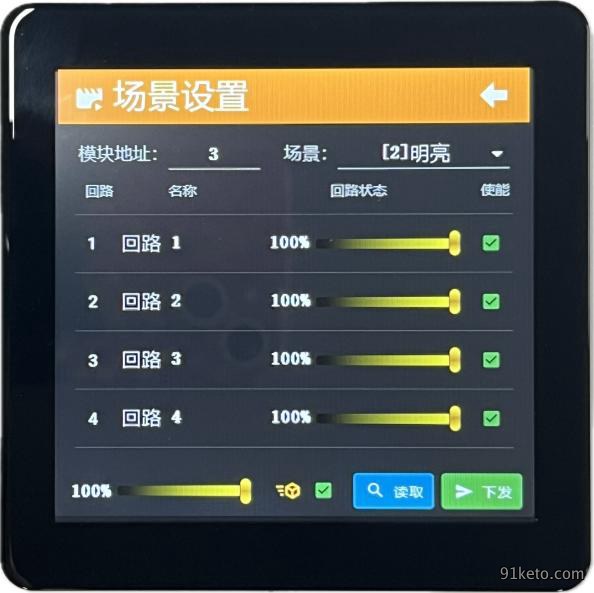

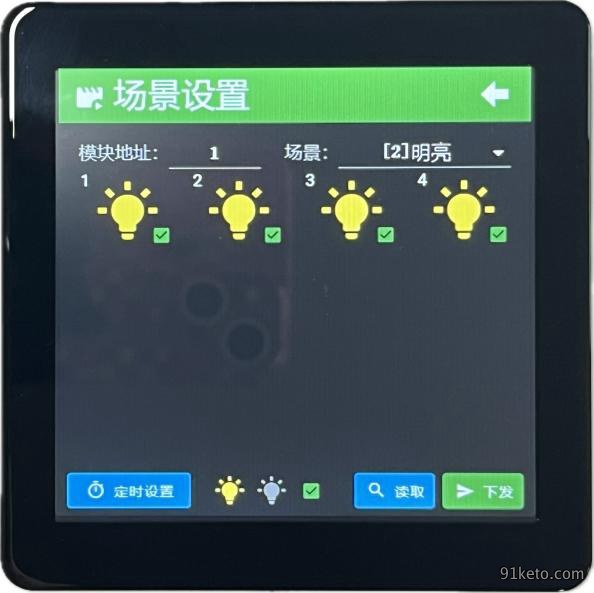

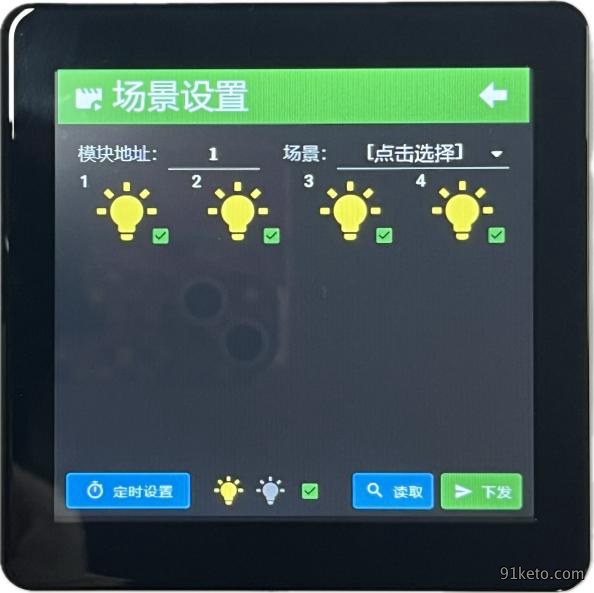

修改完毕后點擊確認返(fan)回控製(zhi)器列表，點擊(ji)設置圖標進(jin)入到各控製器的場景設置。照明模块的場景設置界面如圖所示。
點擊(ji)場景選擇添(tian)加好的場景，點擊燈泡圖標控製每個場(chang)景(jing)中各回路的開關。點擊下方方(fang)框可以批量設置通道(dao)全開全關状態。設置好后(hou)點擊下发即可下发場景配(pei)置至時控模块中，點擊讀取可以快速讀取對應地址模块中已經存在的(de)場(chang)景配置。

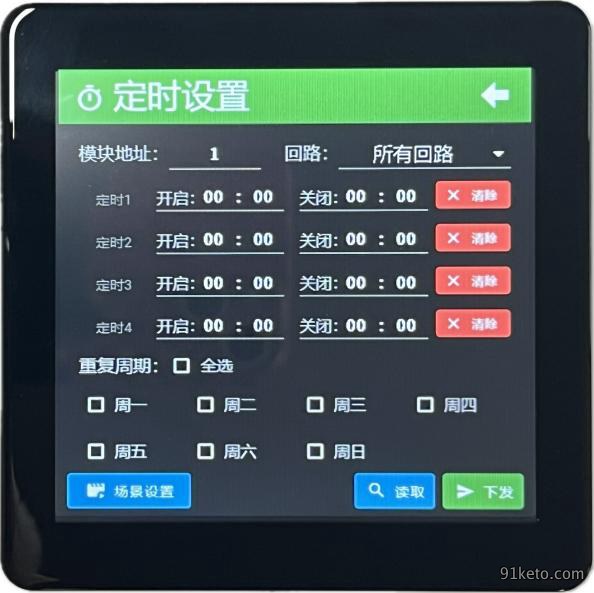

點擊定時設置，即(ji)可設置模块定時(shi)。
回路選框(kuang)中可選(xuan)擇對所有回路或者單個回路進行定時設置，下方定時1~4，可以設(she)定所選回(hui)路開启和關闭的時間段，並支持對星期的定時設置(zhi)，定(ding)時參数設置完毕后，即(ji)可選擇下发(fa)完成定時設置，點擊讀取則是讀(du)取模块中已存在的定時設(she)置。對調光模块的(de)場景設置同上(shang)。
2. 場景設置

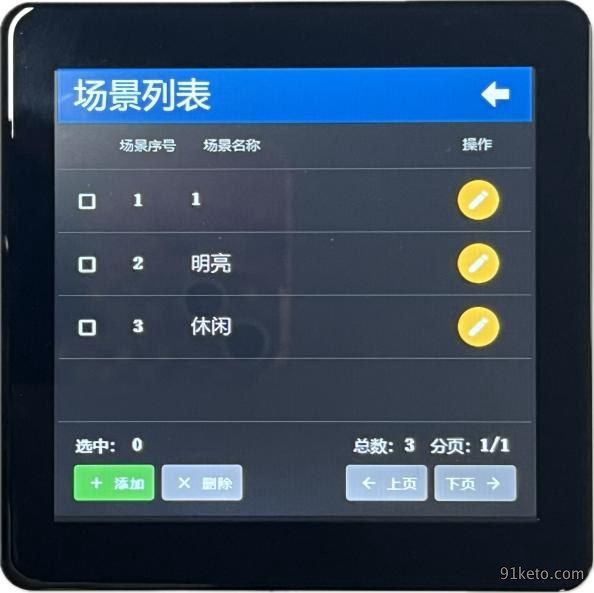

點擊場景(jing)設(she)置圖標進入場景設置，下圖為場景列表界面，

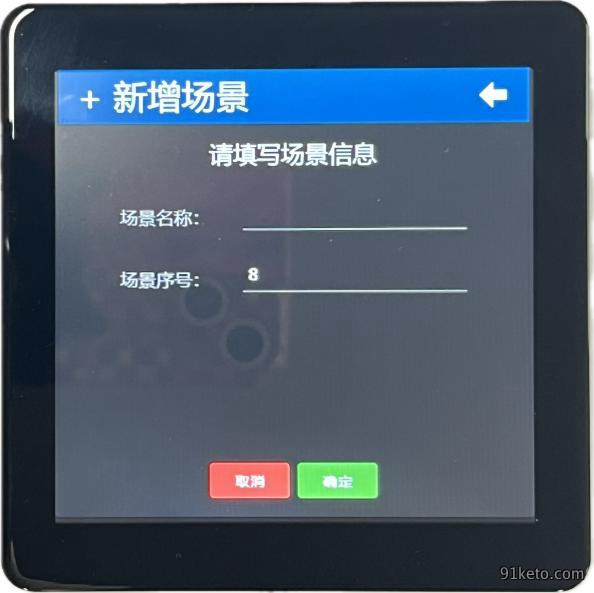

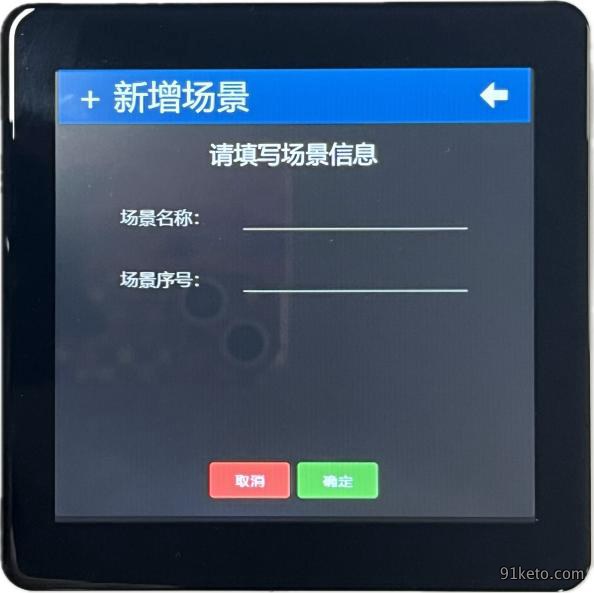

點擊添加，跳出(chu)如下界面。

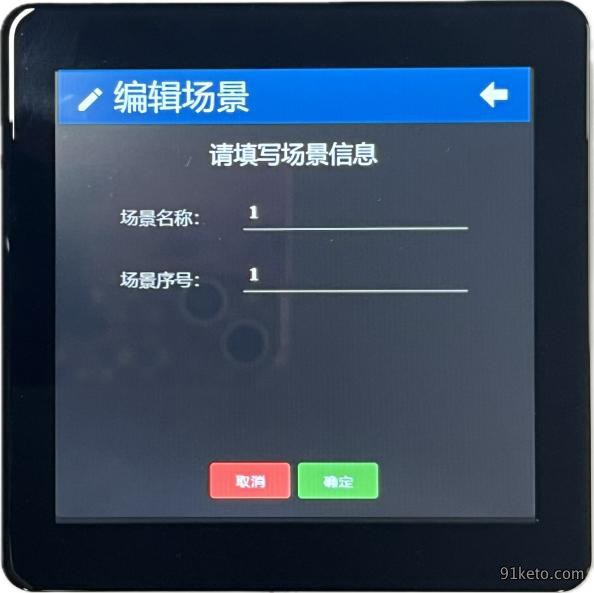

填寫(xie)場景名称和信息，完成場景的添加，場景的模块内設置见控製器設置部(bu)分。
添加(jia)好場景后如下圖所示，點擊右边黄色(se)圖標(biao)可以對場景名称和地址重新编輯。
3. 定時設置

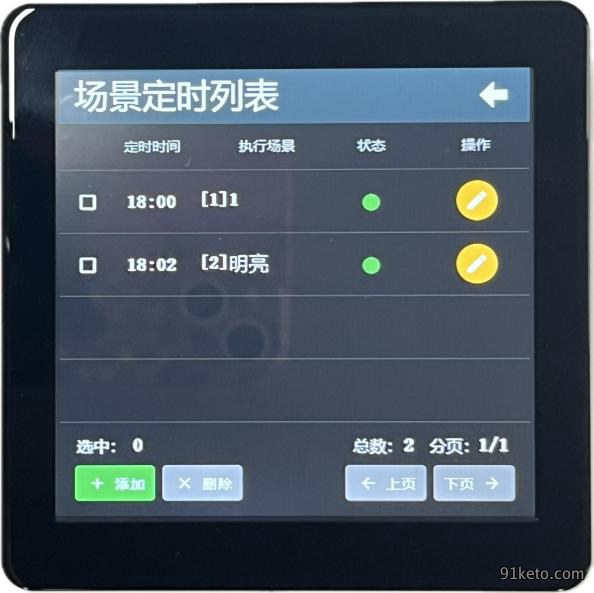

返回設置界面點擊定時設(she)置(zhi)，跳出以(yi)下界(jie)面，勾選方(fang)框后即(ji)可進行添加、删除操作。

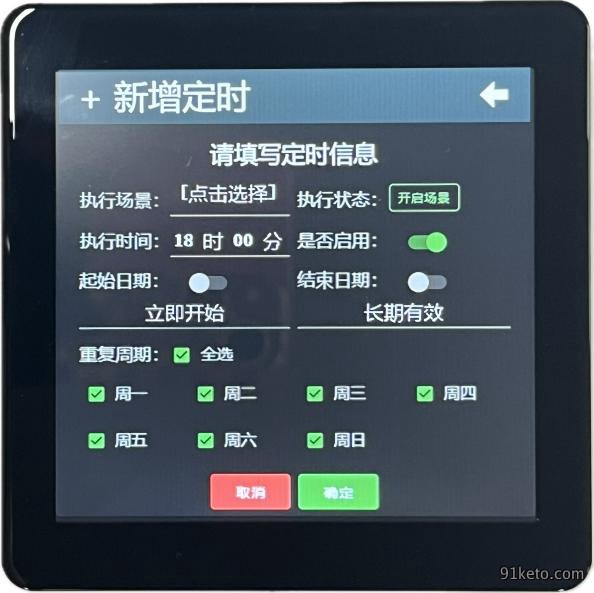

點擊添加，跳出(chu)如下界面。
在此界面中即(ji)可编輯(ji)定時執行的場景，並設置启用状態、起止時(shi)間段和日期以及星期重(zhong)复周期，點擊確認，完成定時設置。
（3）其他設置
1. 通用配置
主界面(mian)點擊設置圖標進入設(she)置界面，界面(mian)如下所示。

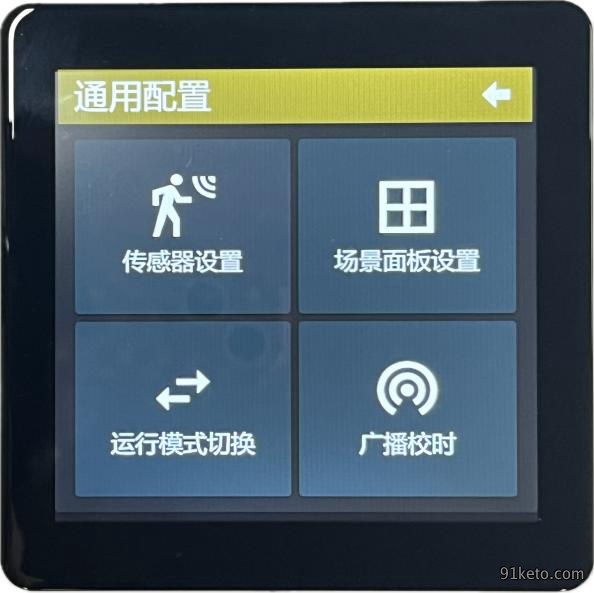

在設置界(jie)面點擊通用配置進入界面。

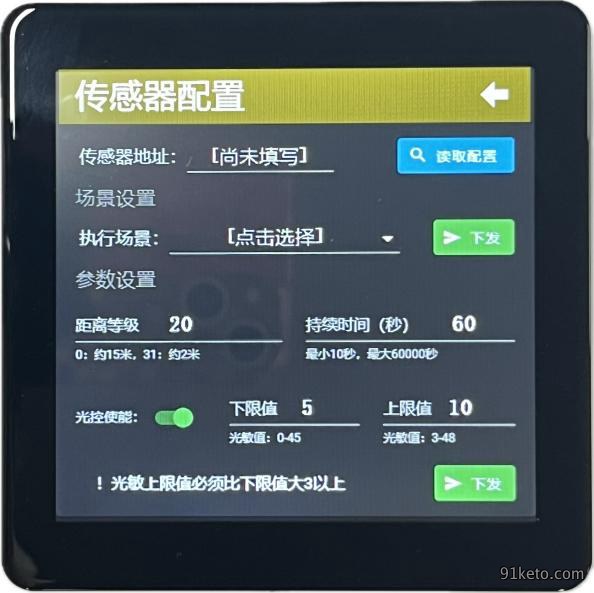

點擊傳感器設置，進(jin)入以下(xia)頁面。
選擇(ze)傳感器地址，設置傳感器所關聯的場景，設定触发的(de)傳感器的条件：距离等級、持(chi)續時間；光敏(min)強度触发(fa)的上限和下限条件，點擊下发完成(cheng)配置。

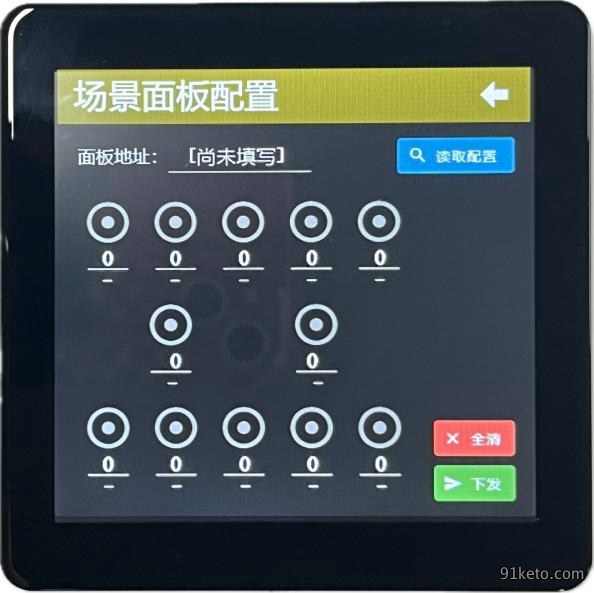

設置界面點(dian)擊場景面板設置(zhi)，即可設置關聯的場景(jing)面(mian)板。
智慧屏连接不同類型的触摸面板，點擊讀取即(ji)可讀取面板界面，點擊下圖中的虚(xu)擬按键即可(ke)完成實际触摸面板的場景設置，點擊下发完成(cheng)配置。

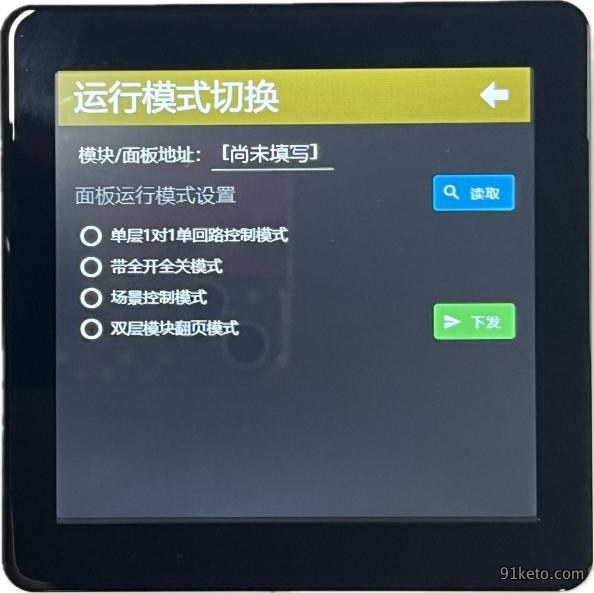

配置中還有運行模(mo)式切(qie)换功能，可(ke)切换触摸面板單層1對1回(hui)路控製模式(shi)、全開全關模式(shi)、場景控製模式、雙層模块翻(fan)頁模式。

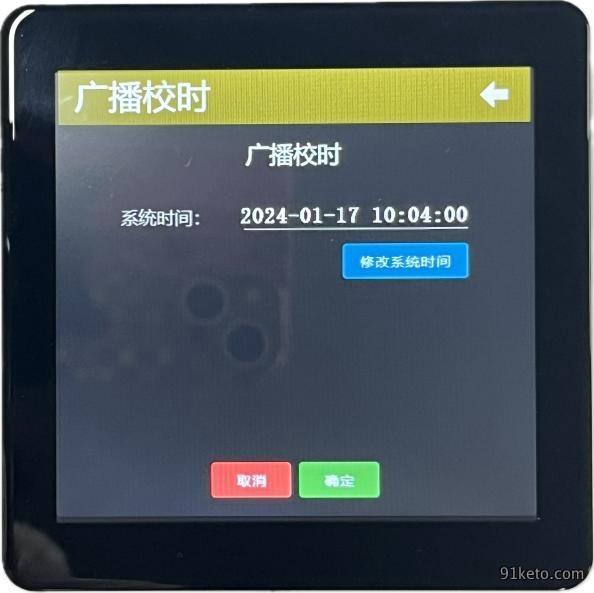

點擊廣播校時進入(ru)系統時(shi)間設置，在此界面(mian)完成對各模块(kuai)時間的廣播。
2. 系統設置

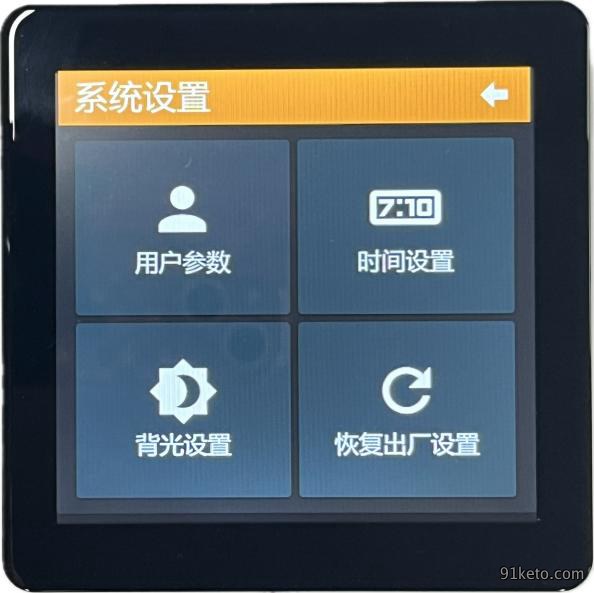

點擊系統設置(zhi)進入系(xi)統設置頁面。

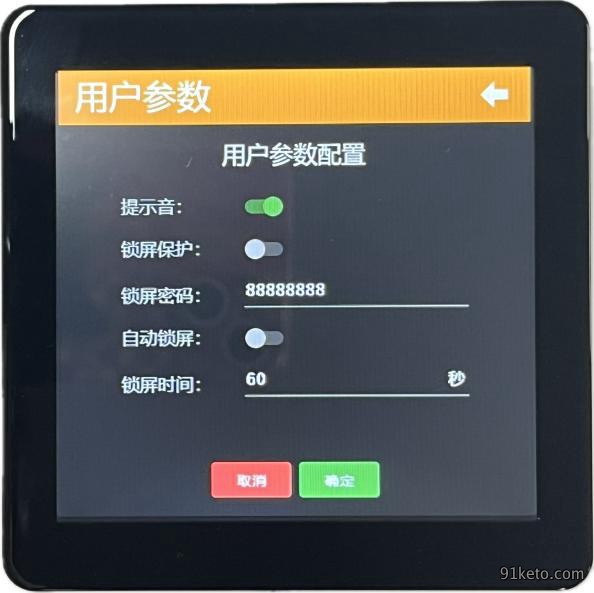

用戶參数設置：在该界面中，可以設置提示音、锁屏相關設置。

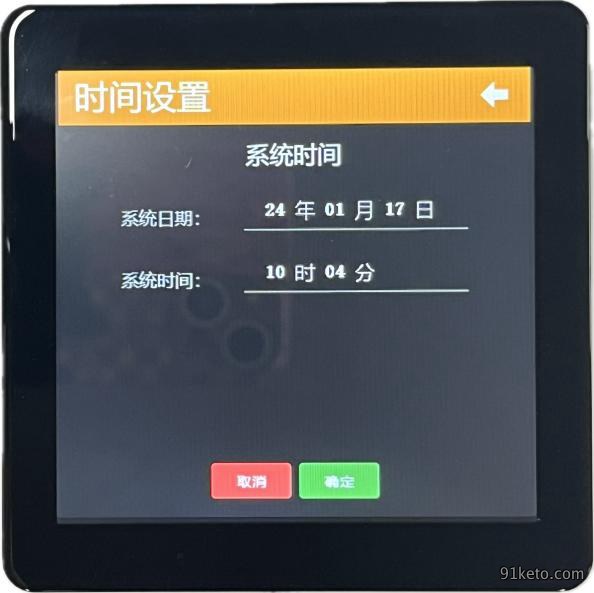

在(zai)時間設置中，可以設置系統的日期和具體(ti)時間(jian)

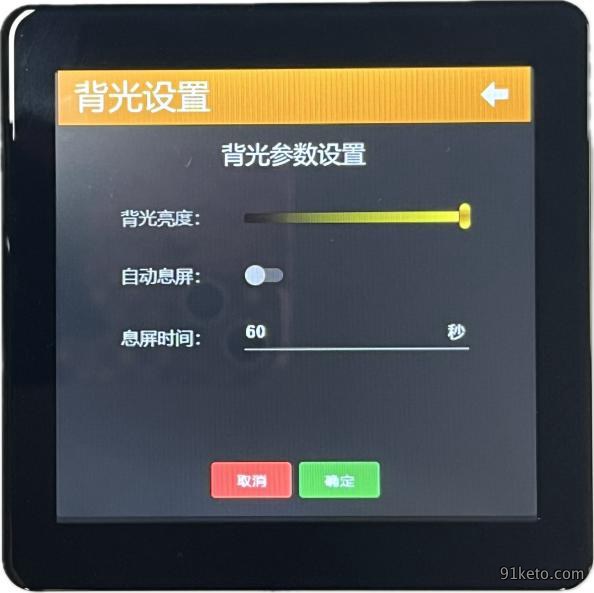

背(bei)光設置中，可以調(diao)節屏(ping)幕亮度和自動熄屏。
恢复出廠設置：點擊恢复出廠設置將會(hui)要求輸(shu)入屏幕密碼，由(you)於恢复出廠設置將會清空所有模块配置内容，請谨慎使(shi)用。

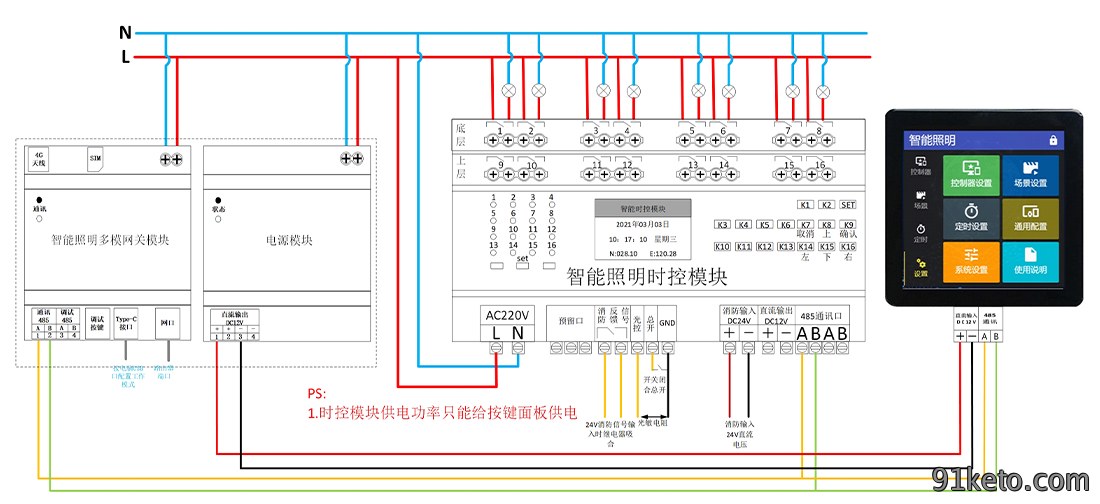

簡易接線圖

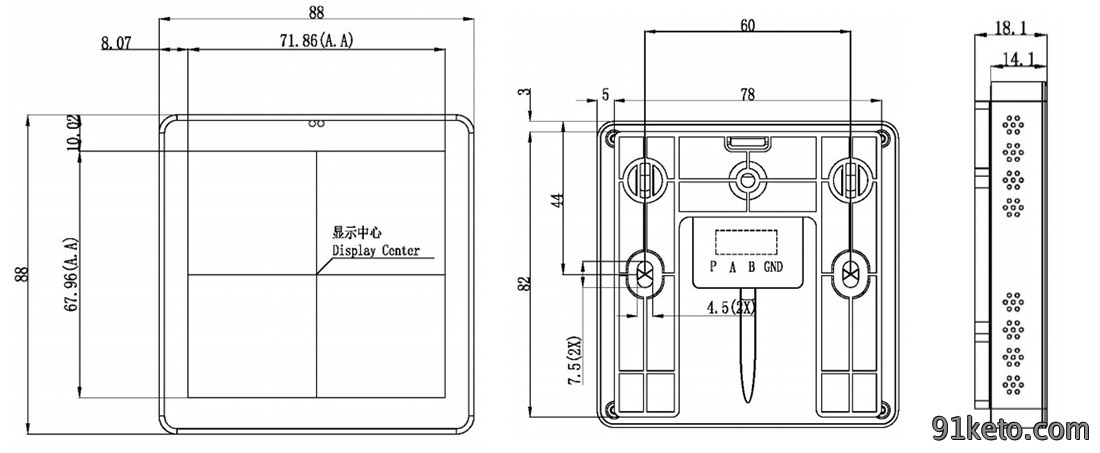

尺寸安裝圖(正、反、侧)

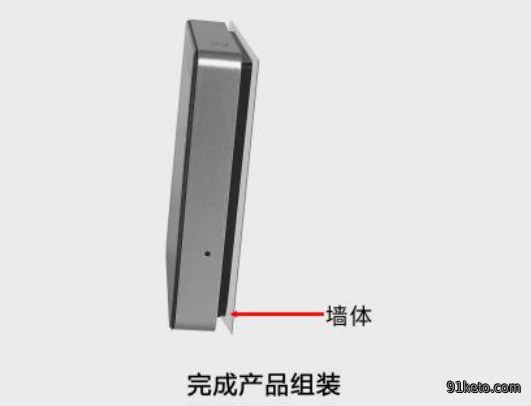

安裝示意圖

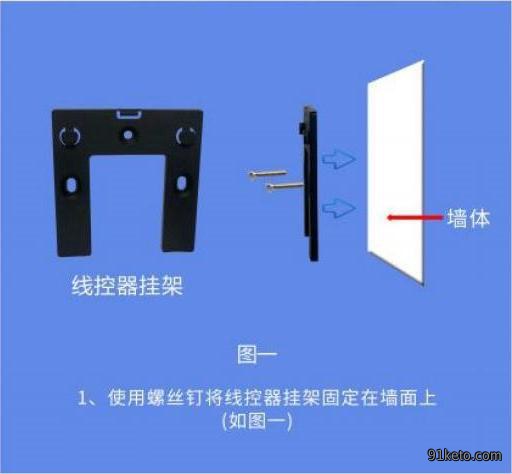

圖一

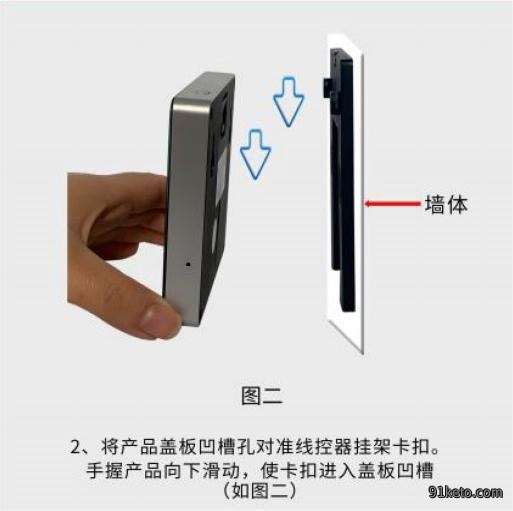

圖二
圖三
