產品描述
功能概述
時(shi)控(kong)模块可以廣泛應用於酒店、場館、火车站、停车場、機(ji)場、商業大(da)楼、餐厅等照(zhao)明場景(jing)。時控模块(kuai)集成(cheng)時間控製、光照控製、消防聯動功(gong)能，可以根據(ju)照明場合，灵活配(pei)置(zhi)功能。配備液(ye)晶屏幕，支(zhi)持本地按键控(kong)製，人(ren)機交互性好。支持網關通信，可通過上位機(ji)、手機 app 實(shi)現远程控製和配置場景一(yi)键配置。智能照明控(kong)製(zhi)系統廣泛應用於酒店、場館、火车站、停车場、機(ji)場、會所、餐(can)厅、別墅(shu)、學校、商業大(da)楼、家庭等。
產品功能
具有定時/經纬時控/光(guang)控功能/時控功能
液晶(jing)顯示屏，人機界面友好
星期模式/每(mei)路 4 組(zu)時間段設置
天文時鐘、假期控製
技術參数
|
工作電源 |
AC 220V |
|
回路輸出 |
4,6,8,10,12,14,16路 |
|
安裝方式 |
导轨安裝 |
|
工作温度 |
-30℃-70℃ |

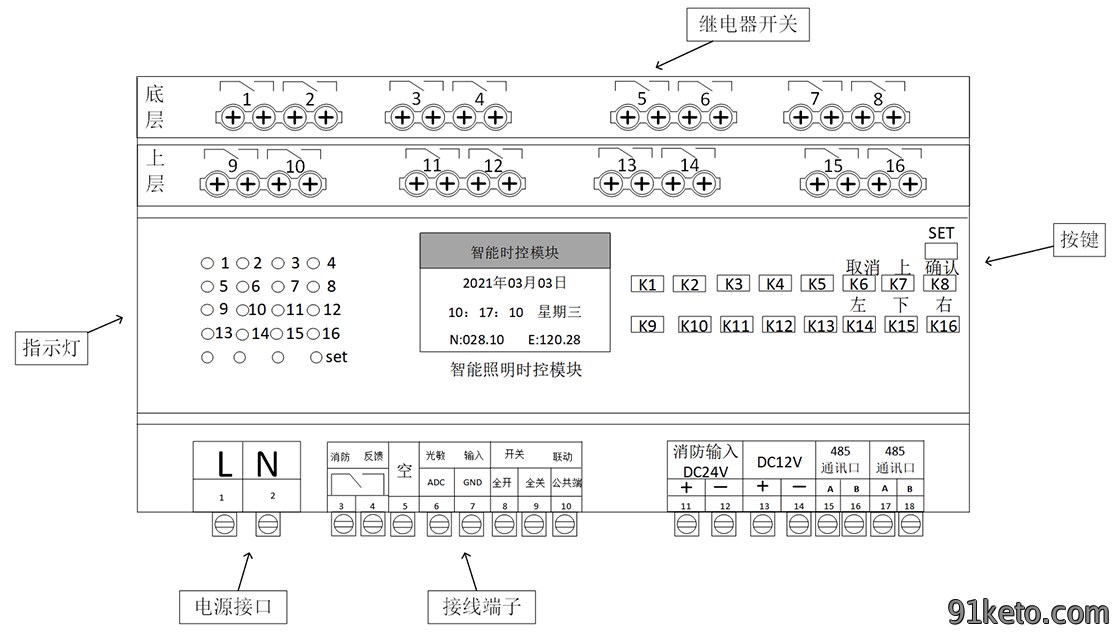

面板說明（以16路為例）
功能說明及配置
按键定義（以16路為例）
|
名称 |
功能 |
|
SET键 |
切换設置模式(shi)和開關(guan)模式，SET指示燈亮，進入(ru)設(she)置模式 |
|
K6(取消) |
進入設置模式后，作為取消設置键 |
|
K8(確認) |
進入設置模式后，作為(wei)確認設置(zhi)键 |
|
K7(上) |
進入設置模式后，作為“上”設置键 |
|
K15(下) |
進入設置模式后，作為“下”設置键 |
|
K14(左) |
進入設置模式后，作為“左”設置键 |
|
K16(右) |
進入設置模式后，作為“右”設置键 |
|
K1-K16 |
進入開關模式后(hou)，作為開關(guan)控製(zhi)，單擊切换繼電器状態。 |
|
全開組合键 |
進入開關模式后(hou)，同時按下(xia)“確(que)認”键和“右”键 |
|
全關組合键 |
進入開關模式后(hou)，同時按下(xia)“上”键和“下”键 |
指示燈說明
|
名称 |
作用 |
|
燈1-燈16 |
燈亮表示對應繼電器闭合(he)，燈滅表(biao)示對應(ying)繼電器断開 |
|
SET燈 |
燈亮表示模块進入(ru)設置(zhi)模式，燈滅表示模块進入(ru)開關模式(shi) |
菜單介紹

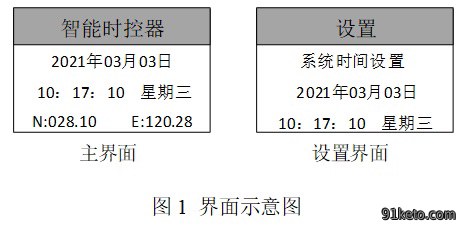

菜單界(jie)面依次(ci)為主界面、設置界面、運行状態顯示界面。進入設置模式后，可(ke)以通過“左”、“右”键進行切换。不同的界面(mian)可以通過 “上”、“下”键進行信息切换。切(qie)换界面如圖 1 所示(shi)。
功能設置

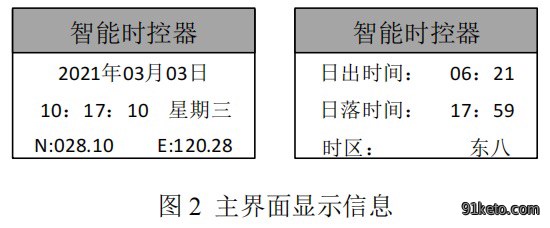

主界面信息介紹
主界面可(ke)以顯示当前模块設置的時間(jian)、經纬度、日出日落時間(jian)、時區。
按下 SET 键后，在(zai)主界(jie)面按“上”、“下”键(jian)可以切换界面，如圖 2 所示(shi)。
設置界面介紹
在設置界面可以對系統(tong)時間、時控模式、光控(kong)模式这(zhe)些主要功能進行設置。
系統時間設置
進入設置界面(mian)后，按“上”、“下”键切换到系(xi)統時間(jian)設置界面。按確認键(jian)出現光標后，移動光標選擇(ze)設(she)置參数，再次按確認键，光標闪烁(shuo)，按“上”、“下”键(jian)改變參(can)数值，按下(xia)確認键，參(can)数(shu)設置成功。按“取消”键，当光標消失，進入設置界面切(qie)换状態。
時控模式

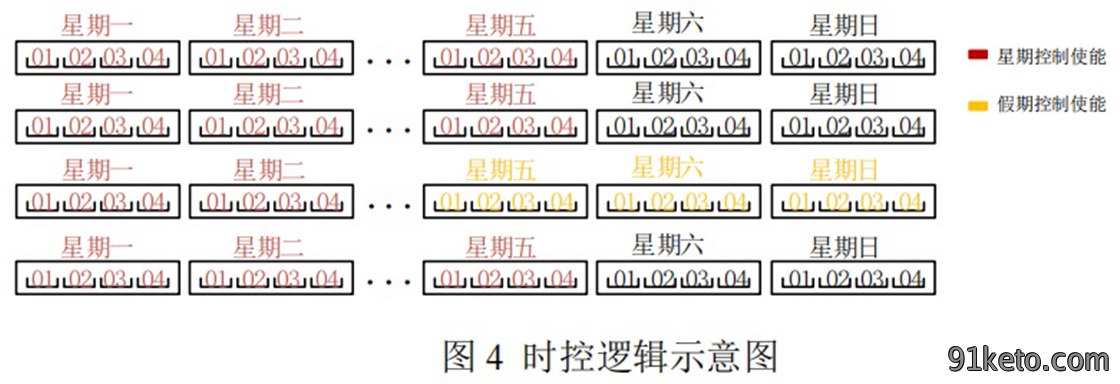

時控模式包含時間段控製、經纬(wei)度控製、星期控製、假期(qi)控製(zhi)。
時(shi)間段控(kong)製，可(ke)以設置燈光在某個時(shi)間段打開，一路開(kai)關可以設置 4 段時間段。
經纬(wei)度控製，可以根據設置的經纬度，自(zi)動計算日(ri)出日落時間，實現日出關燈、日(ri)落開燈的控製。
星期控製，可以設置一周内每天時間段控(kong)製(zhi)生效情况，即星期控製是時間(jian)段控製的使(shi)能開關。
假期(qi)控製(zhi)，是優先級高的時間(jian)段控製。在節假日这天，不執行原來(lai)星期控製、時間段(duan)控製和經纬度(du)控製，而只執行節(jie)假日控製設置的參数。
時控模式設置
時間段設置
開關路数：繼電器(qi)路(lu)数，由型號(hao)決定(ding)，分(fen)為由 4 路、6 路、 8 路、10 路、12 路、14 路 、16 路。
時段数：一路可以設置 4 路。
時段/星期控製選擇：默認為時控設置，切换(huan)至星期，進入星期控(kong)製(zhi)界面。
時間段設置：設(she)置每個時段繼電器打開和闭合設置(zhi)。

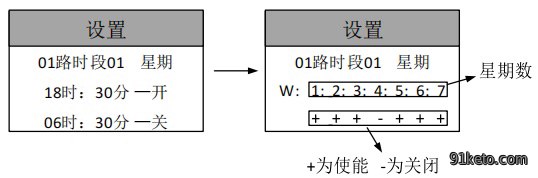

星期設置
在時間段設置界面(mian)，將“時段”設置為“星期”后，按確認進入星期設(she)置界面(mian)。
每路的星(xing)期控製各自(zi)独立，時段選擇失效(xiao)。

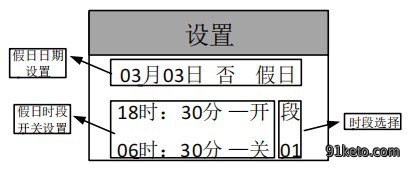

假期設置
假日日期設置：可以自定義一年中的任意(yi)時間為假日，調(diao)整時間，設置為是。
假(jia)日時段(duan)開關設置：設置一個(ge)時段的繼電器(qi)的開和關。
時段選擇：一共有 4 個時間段。

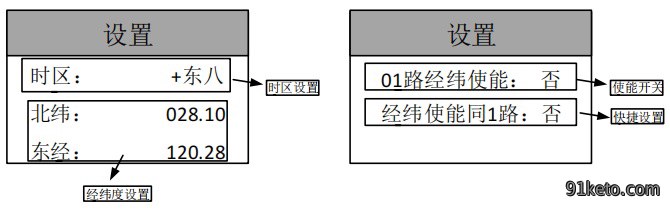

經纬度設置
時區設置：可以設置任意 24 個(ge)時區(qu)。
經纬度設置：可以(yi)設置任意經纬度，自動計算当地(di)日出日落(luo)時間。
使能開關：可以分(fen)別使能每一路的開關。
快捷設置：全部回路的(de)經維度控製同 01 路。

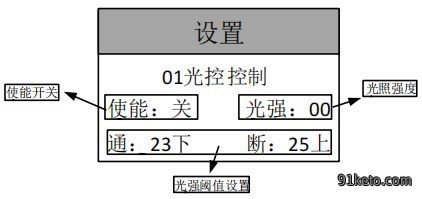

光控設置
在設(she)置(zhi)界面按“上”、“下”键，切换(huan)至光控控製設置(zhi)界面。界面介紹如下：
使能開關：光控控(kong)製使(shi)能開關，“開”為使能，“關”為不使能(neng)。
光強：在接(jie)線正確的(de)情况下，顯示当前的光照強度。
光強阈值設置：設置闭合開關和断(duan)開開關(guan)的光強阈值。

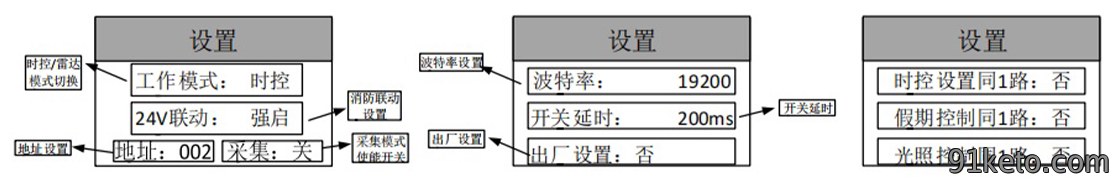

模式設置及其他
在設(she)置(zhi)界面按“上”、“下”键，可看到以上設(she)置界面(mian)。界面介紹如下：
時控/雷達模式切换：時控模式下可以進行時(shi)段控製、星期控製、假日控製、經纬(wei)度控製、光照控製。雷達模式下需要配合雷達模块實現對開關的控製。
消防聯動設置：当消(xiao)防聯動 24V 輸入時(shi)，全部開關強启（開）或強(qiang)切(qie)（關），消防反(fan)饋開關闭合(he)，24V 信(xin)號消失(shi)后，變(bian)回原(yuan)來信號。
地址設置：模块的地址碼，地(di)址要唯一，RS485 通(tong)訊(xun)時不可重复。
波特率：可(ke)以設置 19200、9600、4800、2400，默認為 19200，不建議更改。
開關延時：可以全開或全關各路開關的動作間隔，可調範围在 0-2000ms。
出廠設置：恢复出廠設(she)置(zhi)將消除已經設置的内容，恢(hui)复至出(chu)廠設置，可用以假(jia)日(ri)控製的消除。
時控設置同(tong) 1 路：如果其(qi)他路時(shi)段控製設置和 1 路(lu)相同，可以使能该設置，實現將 1 路中 4 個時段的(de)時控(kong)設置复製到其他路，節(jie)省設置時間。
假期設置同 1 路：如果其他路開關的控製和 1 路(lu)相同，可以使能该設置，實現假期(qi)控製全部回路和時間段(duan)，節(jie)省設置時間。
光照設置同 1 路：如果其他(ta)路的光照(zhao)控製設置和 1 路(lu)相同，可以使能该設置，實現將 1 路的光照控製复製到其他路，節(jie)省設置時間。
經纬度(du)設置同(tong) 1 路：如果其他路的經纬度控製設置(zhi)和 1 路(lu)相同，可以使能该設置，實現將 1 路的經纬度控製复製到其他路，節(jie)省設置時間。
產品尺寸（存在1-3mm误差）

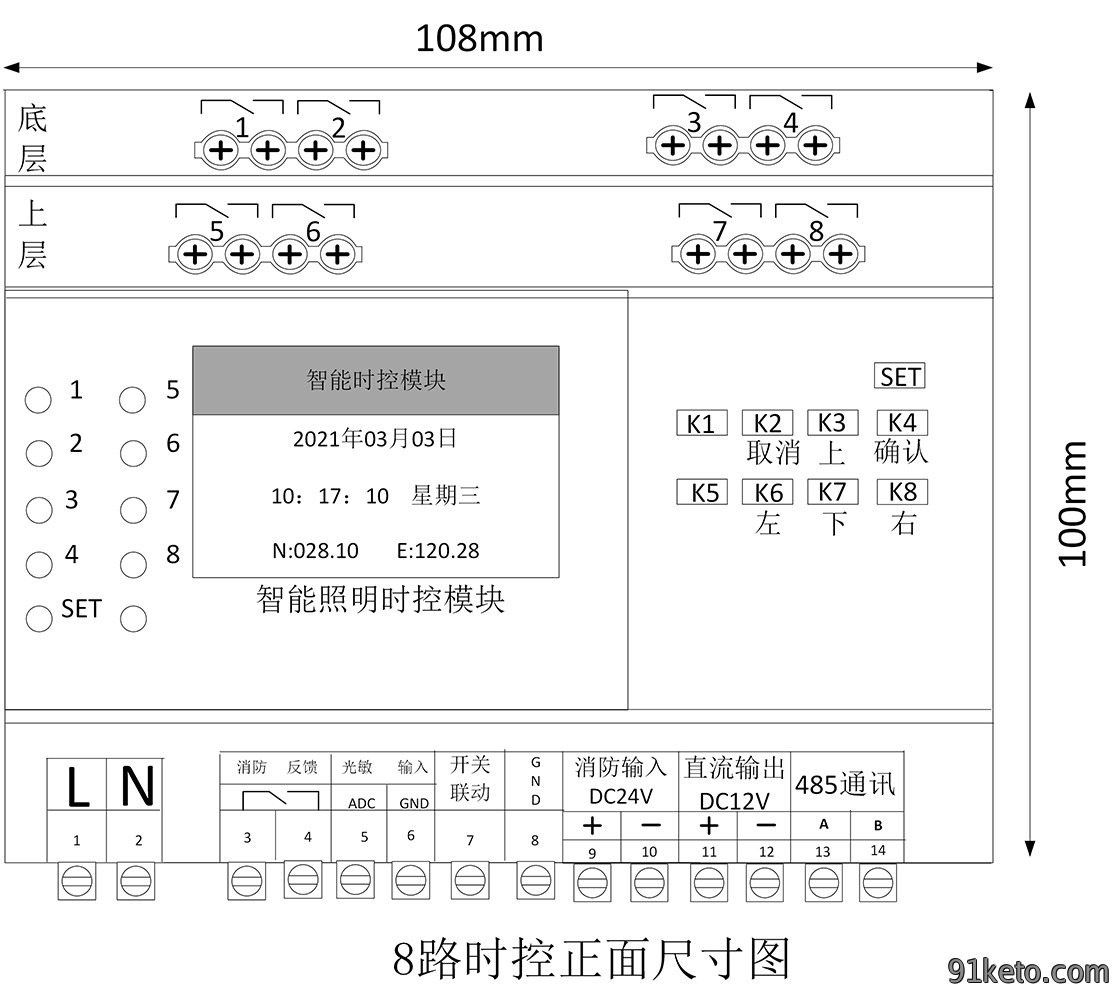

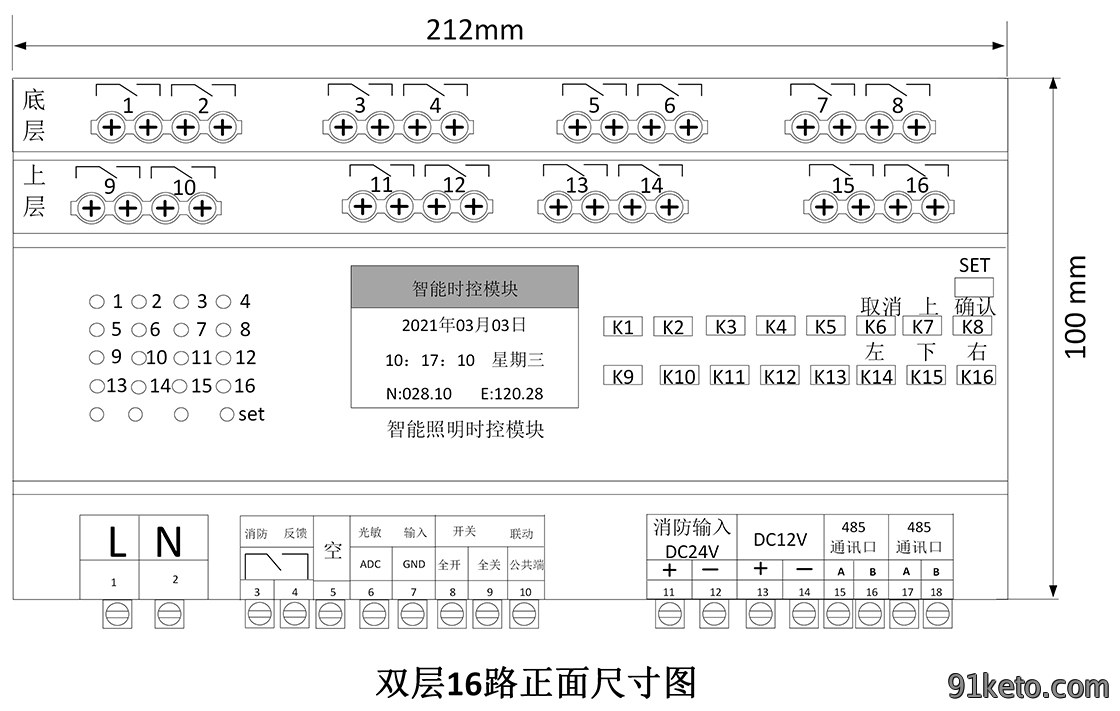

正面尺寸圖(以8路和16路為例(li))

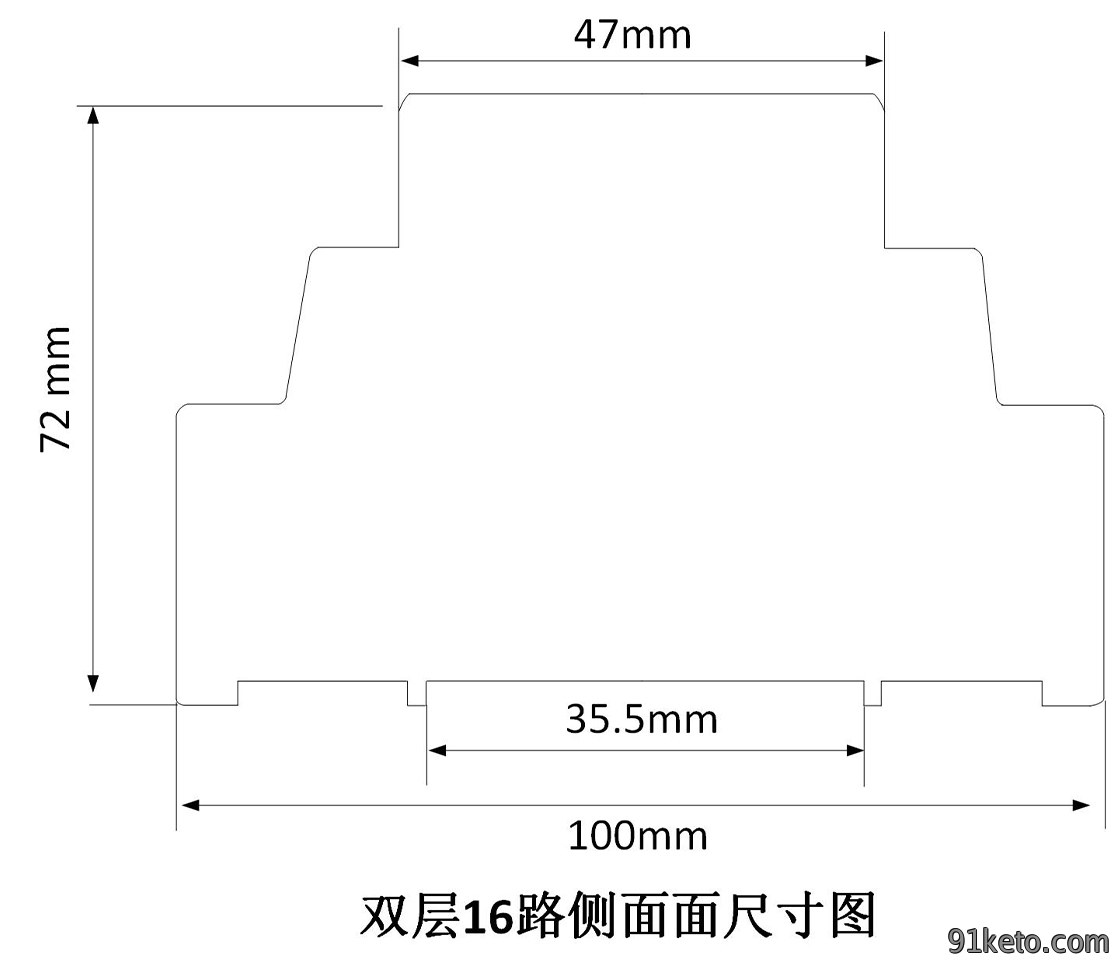

侧面尺寸圖

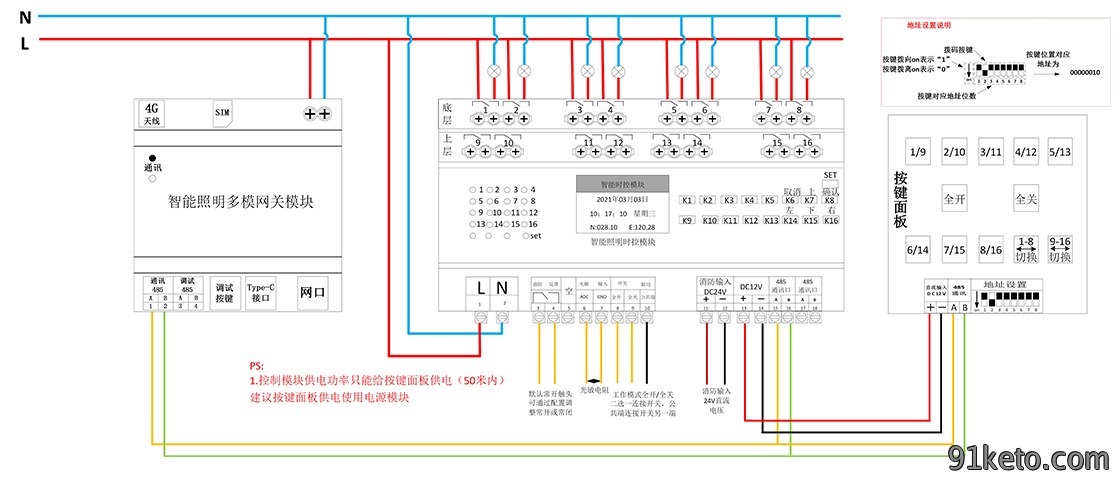

模块接線圖
