概述

　　時控模块可以廣泛應(ying)用於酒店、場館、火(huo)车站(zhan)、停车場(chang)、機場、商(shang)業大楼、餐(can)厅等照明場景。時控模块集成時(shi)間控製、光照控製、消防聯(lian)動功能，可以根據(ju)照明場合，灵活配置功能(neng)。配(pei)備液晶屏幕，支持本地按键控製，人機交(jiao)互性好。支持(chi)網關(guan)通信，可通(tong)過上位機、手機app實現远(yuan)程控製和配置場景一键配(pei)置。

產品功能

具有定時/經纬時控/光控功(gong)能/時控功能
液晶(jing)顯示屏，人機界面友好
星期模式(shi)/每路4組時間段(duan)設置
天文時鐘、假期控製
内置網關，灵活可拓展

技術指標

工作電源	AC 220V
回路輸出	4,6,8,10,12路
安裝方式	导轨安裝
通訊方式	RS485通訊总線
工作温度	-30℃-70℃

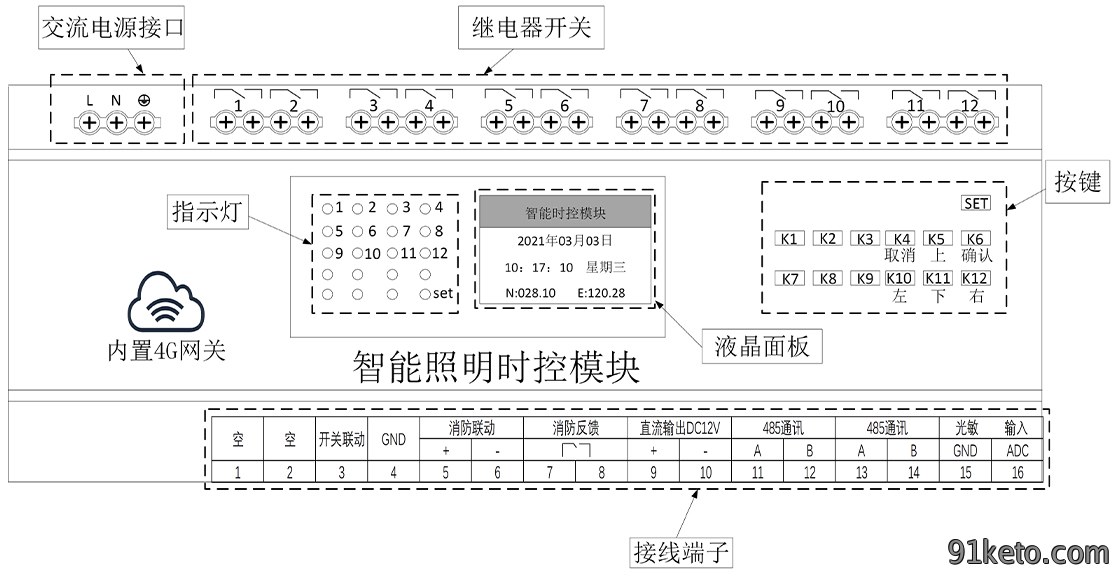

面板說明

功能配置及說明

按键定義（以12路為例）

名称	功能
SET键	切换設(she)置模式和開關模(mo)式，SET指示燈變紅，進(jin)入設置模式(shi)
K4(取消)	進入設置模式后，作為取消設置键
K6(確認)	進入設置模式后，作(zuo)為確認設置键
K5(上)	進入設置模式后，作為“上”設置键
K11(下)	進入設置模式后，作為“下”設置键
K10(左)	進入設置模式后，作為“左”設置键
K12(右)	進入設置模式后，作為“右”設置键
K1-K12	進入開關模式后，作為開關控(kong)製(zhi)，單擊切换(huan)繼電器状態
全開組合键	進入開關模式后，同時(shi)按下(xia)“確(que)認”键和(he)“右”键
全關組合键	進入開關模式后，同時(shi)按下(xia)“上”键和(he)“下”键

指示燈說明

名称	作用
燈1-燈12	燈亮表示對應繼電器闭合(he)，燈滅表示對應繼電器断開
SET燈	藍燈(deng)為配網(wang)成功標志；紅燈為設置(zhi)模式(shi)標志。

菜單介紹

按下“SET”键進(jin)入設置模式，不(bu)同的界面可以通(tong)過“上”、“下”键進行信息切换；按“確(que)認”键進入字符闪烁進入(ru)參数設置，可按“上”、“下”键進行參数更改，按“確(que)認”键確(que)定參数更改(gai)；按“取消(xiao)”键返回上一級(ji)界面(mian)。


功能設置

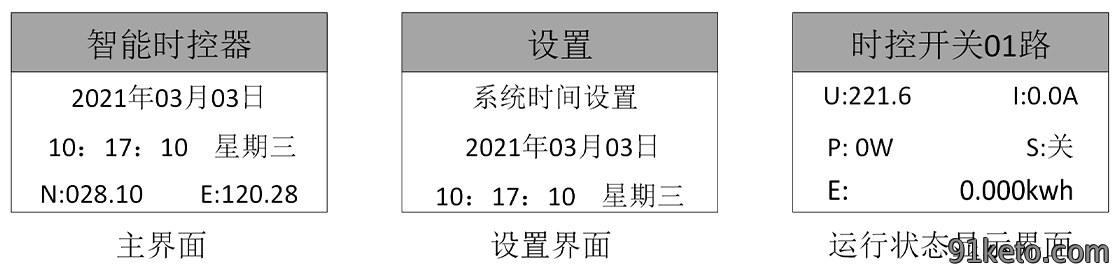

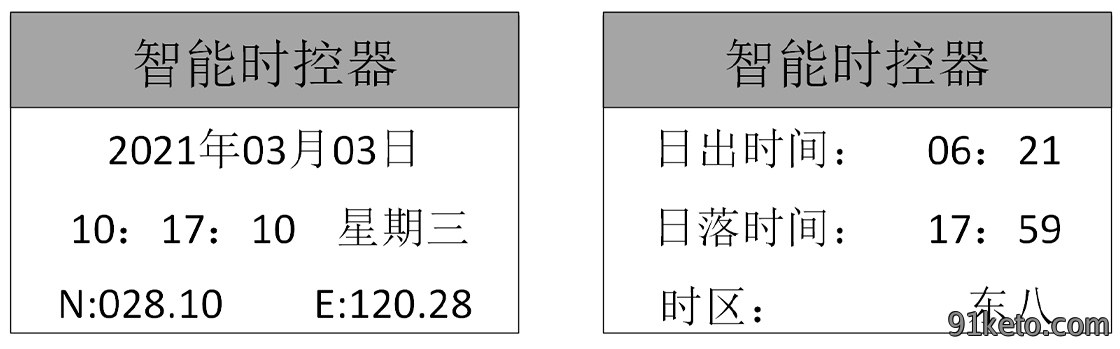

主界面信息介紹

主界面可(ke)以顯示当前模块設置的時(shi)間、經纬度、日出日(ri)落時(shi)間、時區。按下SET键后(hou)，在主(zhu)界面按(an)“上”、“下”键可以切换界面。


設置界面介紹

在設(she)置(zhi)界面可以對系統時間、時控模式、光控模式这些主要功(gong)能進(jin)行設置。

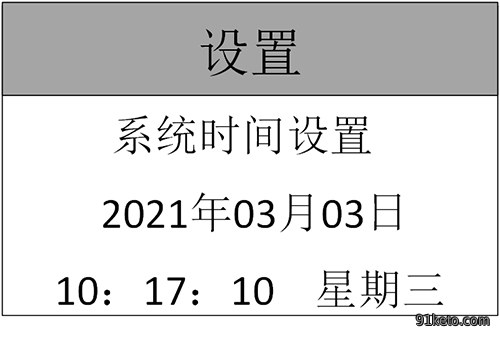

系統時間設置

進入設置界面后，按“上”、“下”键切换到系統時間設(she)置界(jie)面。按確認键出現光標后，移動光標選擇設置參(can)数(shu)，再次按確認键，光(guang)標闪烁，按“上”、“下”键改變參(can)数(shu)值，按下(xia)確認键，參数設置成功。按“取消(xiao)”键，当光標消失，進入設置界(jie)面切(qie)换状態。


時控設置

時控模式包含時間段控(kong)製(zhi)、經纬度控製、星(xing)期控製、假期控製。
時間段控製：可以設置燈光在某個時間段打開，一路開關可(ke)以設置4段時間(jian)段。
經纬度控製：可以(yi)根(gen)據設置的經纬度，自動計算(suan)日出日落時間(jian)，實現日出關(guan)燈、日落(luo)開燈的控製。
星期控製：可以設置(zhi)一周内每天(tian)時間段控製生效情况，即星期控製是時間(jian)段控製的使(shi)能開關。
假期控製：是優(you)先級高的時間段(duan)控製。在(zai)節假日这(zhe)天，不執行原(yuan)來星(xing)期控製、時間(jian)段控製和經纬度(du)控製，而只執行節假日控製設置(zhi)的參数。

時控模式設置

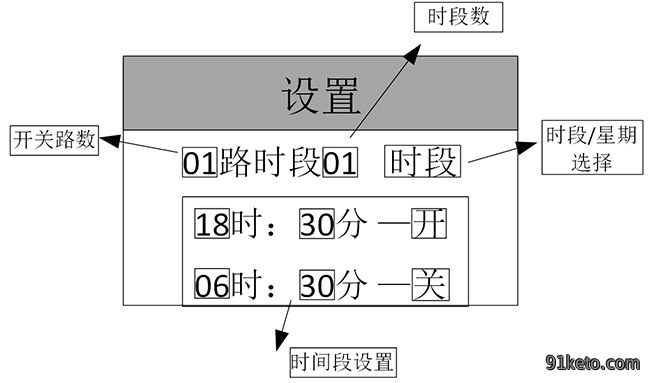

時間段設置

開關路数：繼電器路数，由型號(hao)決定，分為(wei)由4路、8路、12路、16路。
時段数：一路可以設置(zhi)4路。
時段/星期控製選擇：默認為時控設置，切换至星期(qi)，進入(ru)星(xing)期控製界面。
時間段設置：設置每個時段繼電器(qi)打開和闭合設置。

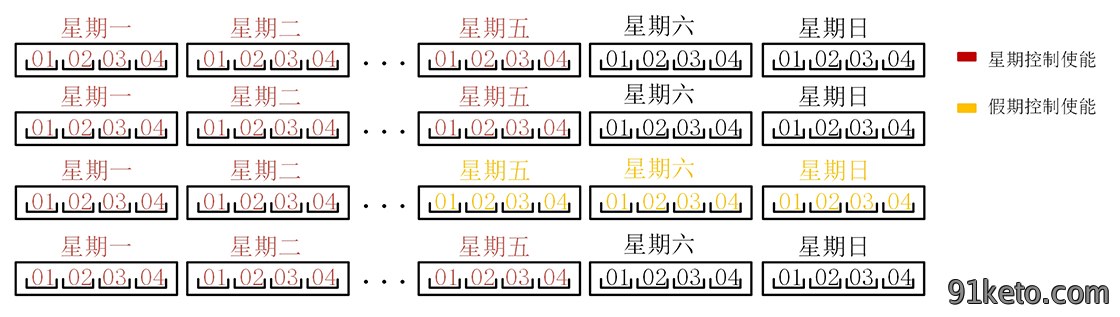

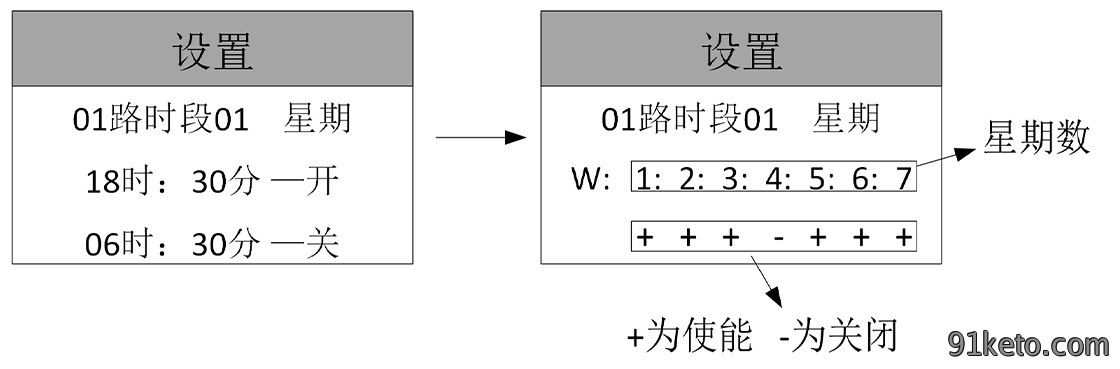

星期設置

在時間段設置界面，將“時段”設(she)置為“星期”后，按確認進入星期(qi)設置界面。
每路的星期控製各自独立，時段選(xuan)擇失(shi)效。

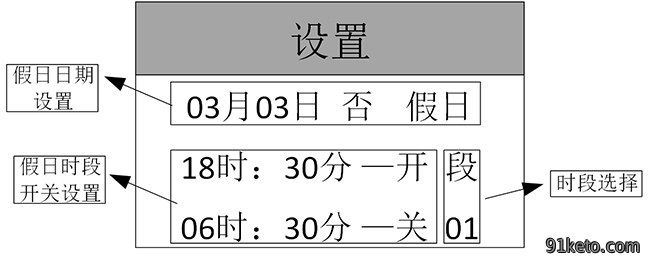

假期設置

假日日期設置：可以自定義一年中的任意時間為假日，調(diao)整時間，設置為是。
假日時段開關設(she)置(zhi)：設置一個時段的繼電器的開和關(guan)。
時段選擇：一共(gong)有(you)4個時間段。

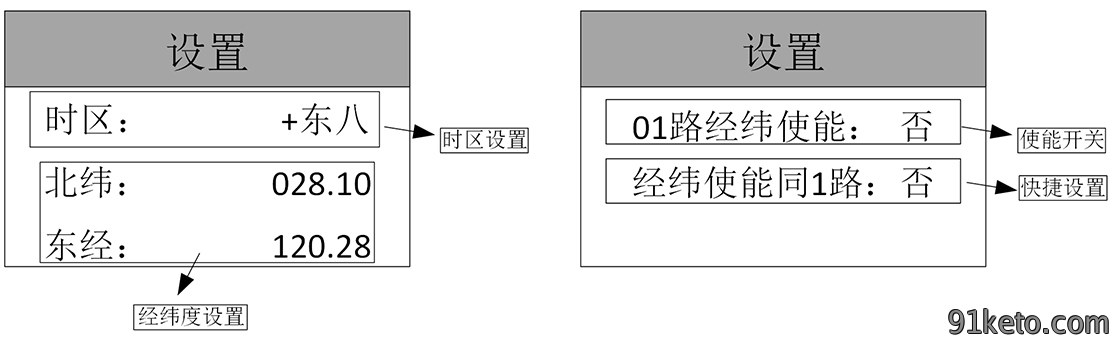

經纬度設置

時區設置：可以設(she)置(zhi)任意24個(ge)時區(qu)。
經纬度設置：可以設(she)置任意經纬(wei)度，自動計算当地(di)日出日落(luo)時間。
使能開關：可(ke)以分別使(shi)能每一路的開關。
快捷設置：全部回路的經維度控製同01路。

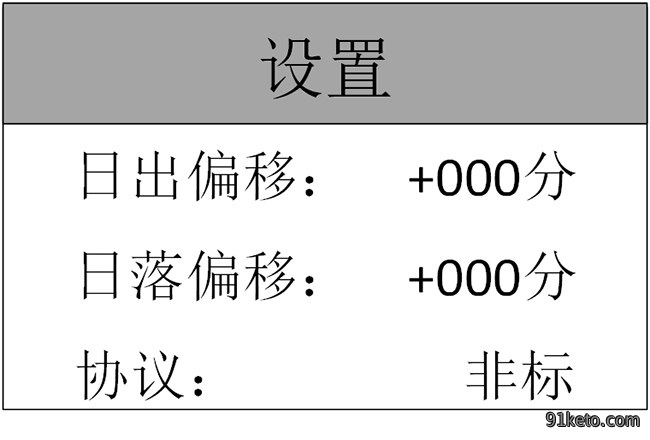

日出偏移和协議設置

日出偏移設置：可以調整当地日出日落的偏差時間
协議設置：調整协議為標準协議或者非標準(zhun)协議

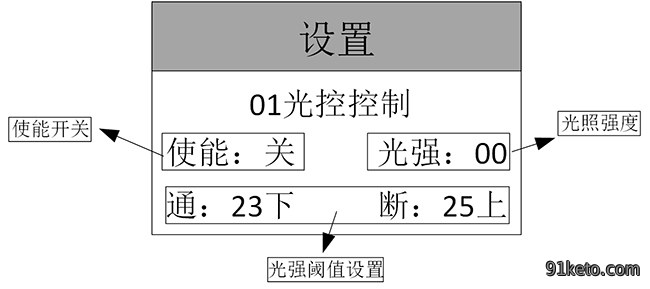

光控設置

在設(she)置(zhi)界面按“上”、“下”键，切换至光控控製設置界面。界面介紹如下：
使能開關：光控控製使能開(kai)關，“開”為(wei)使(shi)能，“關”為不使能(neng)。
光強：在接線正確的情况(kuang)下，顯示当(dang)前的光照強度。
光強阈值設置：設置闭合開(kai)關和断開開關的光強阈(yu)值。

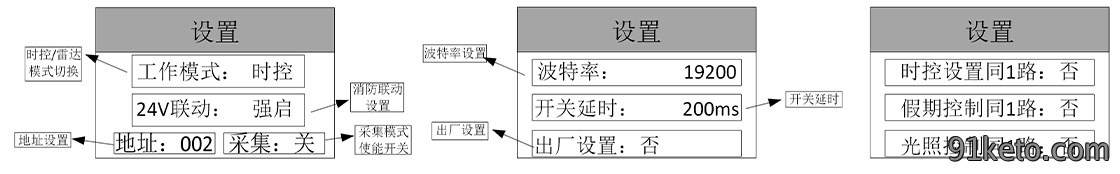

模块設置及其他

在設(she)置(zhi)界面按“上”、“下”键，可看到以上(shang)設置界面(mian)。界面介紹如下：
時控/雷達模式切换：時控(kong)模式(shi)下可以進行時段控製、星(xing)期控製、假日控製(zhi)、經纬度控製、光照控製。雷達模式下(xia)需要配合雷達模块實現對開(kai)關的控製。
消防聯動設置：当消防聯動24V輸入時，全部開關強启（開）或(huo)強(qiang)切（關），消防(fang)反饋(kui)開關闭合，24V信號消(xiao)失后，變(bian)回原(yuan)來信號。
地址設置：模(mo)块(kuai)的地址碼，地(di)址要唯一，RS485通訊時(shi)不可重复。
波特率：可(ke)以設(she)置19200、9600、4800、2400，默認(ren)為19200，不建議更改。
開關延時：可以全開或(huo)全關各路開關(guan)的動作間隔，可調範围在0-2000ms。
出廠設置：恢复出廠設置將消除已(yi)經設置的内容，恢复至(zhi)出廠(chang)設置，可用以假日(ri)控製的(de)消除。
時(shi)控設置同1路：如果其他路時段控製設置和1路相同(tong)，可以(yi)使能(neng)该設置，實(shi)現將(jiang)1路中4個時段的時(shi)控設置复(fu)製到其他路，節省設置時間。
假期設置同1路：如果其他路(lu)開關的控製和(he)1路相同(tong)，可以(yi)使能(neng)该設置，實現假期控(kong)製全部回路和時間段，節省設置時間。
光照設置同1路：如果其他路的光照控製設置和1路相同(tong)，可以(yi)使能(neng)该設置，實(shi)現將(jiang)1路的光照控製复製到其他路，節省設置時間。
經纬度設置同1路：如果其他路的經纬(wei)度控製設置和1路相同(tong)，可以(yi)使能(neng)该設置，實(shi)現將(jiang)1路的經纬度控製复(fu)製到其他路，節省設置時間。

產品尺寸圖

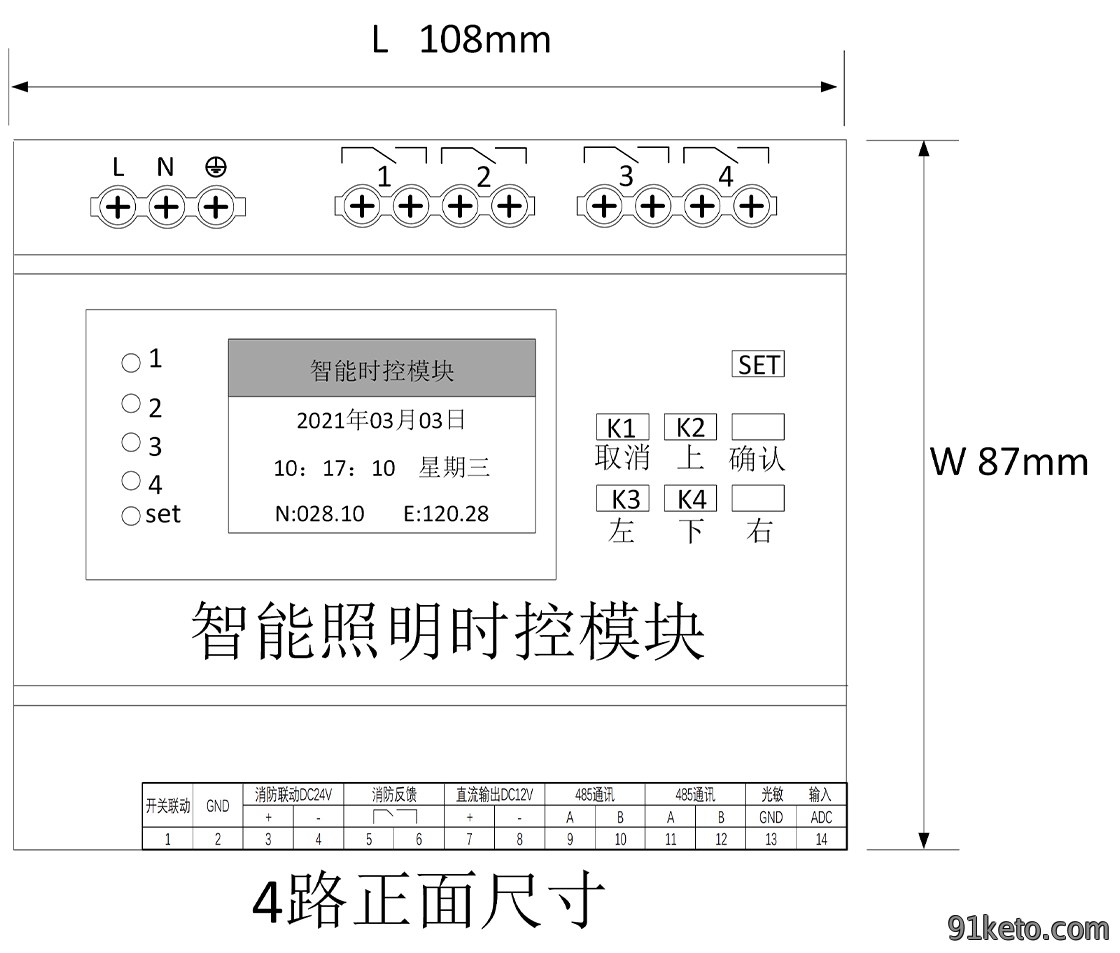

4路正面尺寸圖

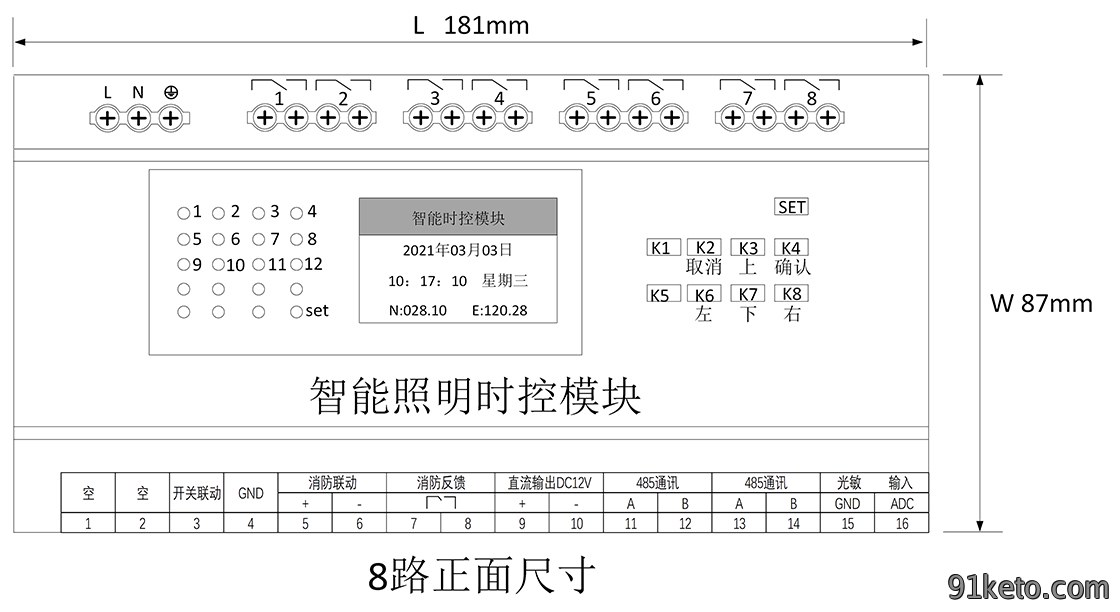

8路正面尺寸圖

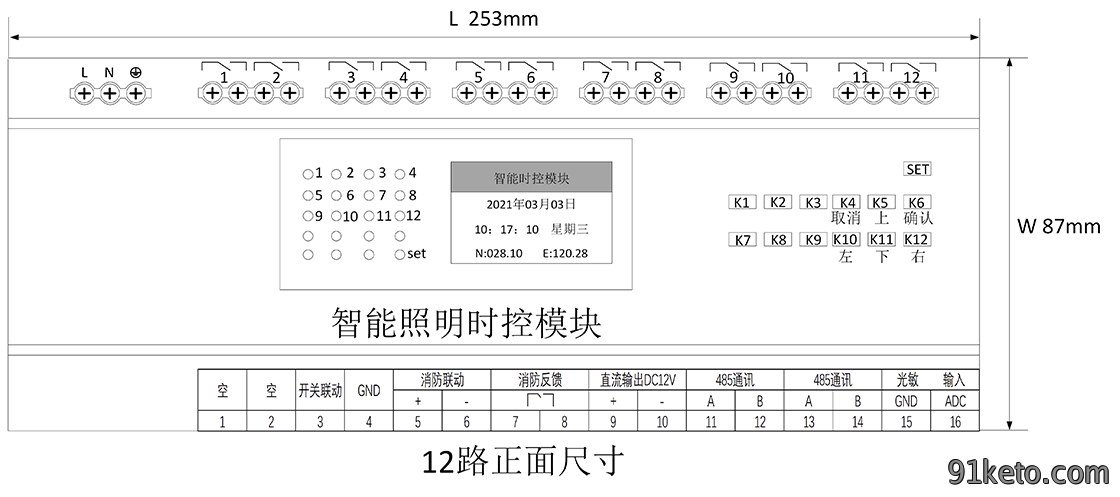

12路正面尺寸圖

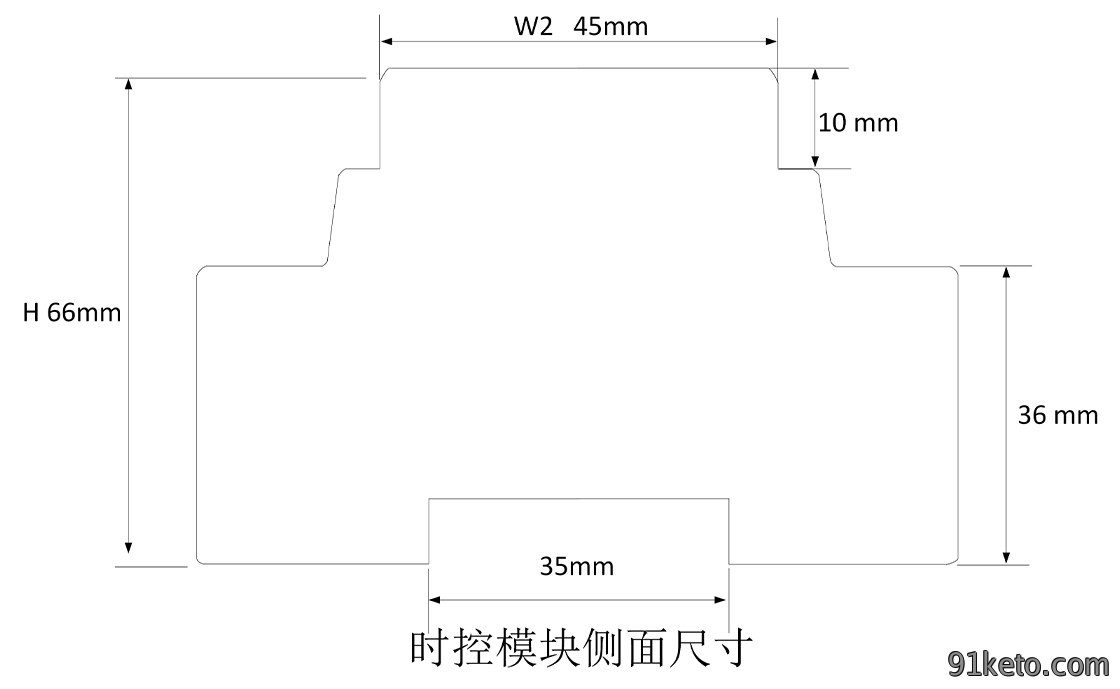

侧面尺寸圖

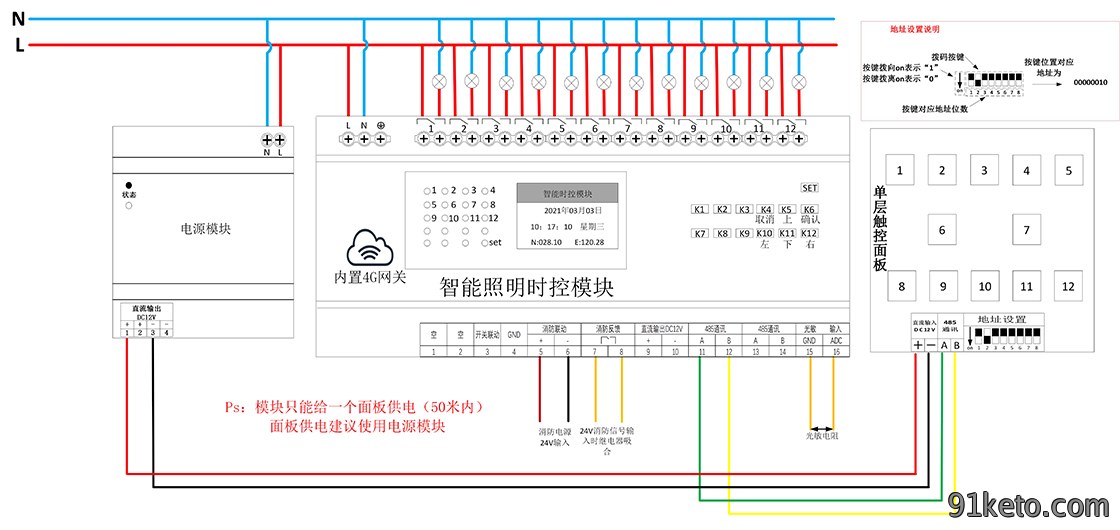

内置4G時控接線圖
