功能概述

　　時控模块(kuai)可以廣泛(fan)應用於酒店、場館、火车站、停车場、機場、商業大楼(lou)、餐厅等照明場(chang)景。時(shi)控模块集成時間控(kong)製、光照(zhao)控(kong)製、消防聯動功能，可以(yi)根據照明(ming)場合，灵活配置功能(neng)。配備(bei)液晶屏幕，支持本地按键控製(zhi)，人(ren)機交互性(xing)好。支持網關通信，可(ke)通過上位機、手機(ji) app 實現远程控製和配(pei)置場景一(yi)键配置。智能照明控(kong)製系統廣泛應用於酒店、場館、火车站、停车場、機場、會所、餐(can)厅、別墅、學校、商業大楼(lou)、家庭等。

產品功能

具有定時/經(jing)纬時(shi)控/光控功能/時控功(gong)能
液晶顯示屏，人機界面(mian)友好
星期模式/每路 4 組時間段設置
天文時鐘、假期控製

技術參数

工作電源	AC 220V
回路輸出	4,6,8,10,12,14,16路
安裝方式	导轨安裝

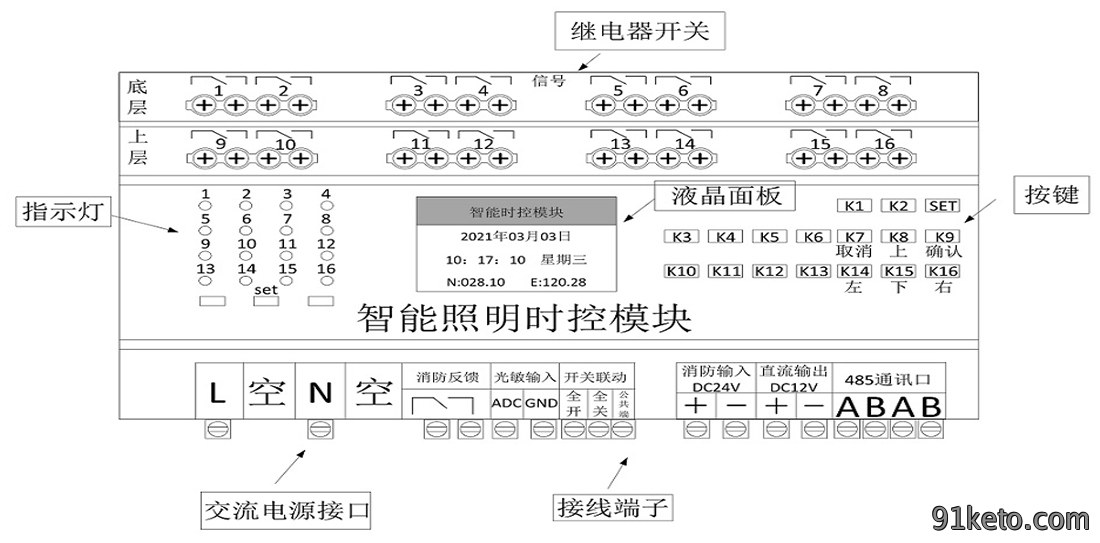

面板說明（以16路為例）



功能說明及配置

按键定義（以16路為例）

名称	功能
SET键	切换設置模式和開關模式，SET指示燈(deng)亮，進入設置模式
K7(取消)	進入設置模式后，作為取消設(she)置键
K9(確認)	進入設置模式后，作為確認設置键
K8(上)	進入設置模式后，作(zuo)為“上”設置键
K15(下)	進入設置模式后，作(zuo)為“下”設置键
K14(左)	進入設置模式后，作(zuo)為“左”設置键
K16(右)	進入設置模式后，作(zuo)為“右”設置键
K11-K13	進入開關模式后，作為開關控製，單擊切换繼電器(qi)状態(tai)。
全開組合键	進入開關模式后，同時按下“確認”键和“右”键
全關組合键	進入開關模式后，同時按下“上”键和“下”键

指示燈說明

名称	作用
燈1-燈16	燈(deng)亮表示對應繼電器闭合(he)，燈滅表示對應繼電器断開
SET燈	燈亮表示模块(kuai)進入設(she)置模式，燈(deng)滅表(biao)示模块進入開關模式

菜單介紹

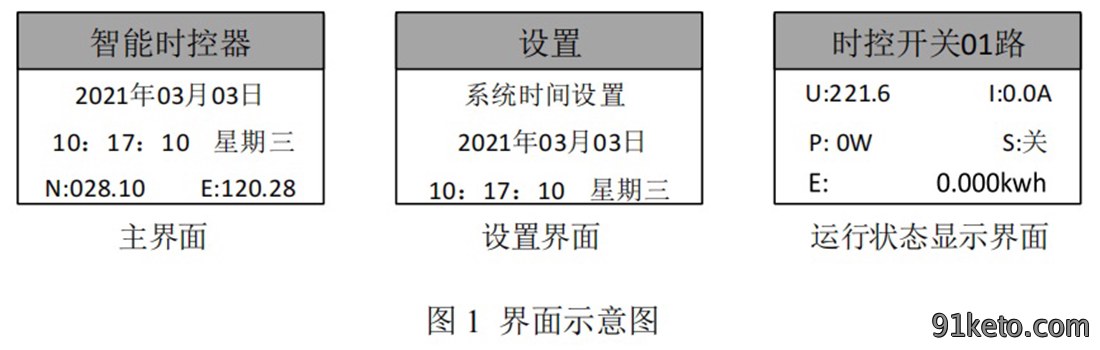

菜單界(jie)面依次為主界面、設置界面、運行状態顯示界面。進入設置模式后，可以通過“左”、“右”键進行(xing)切换。不同的界(jie)面可以通過 “上”、“下”键進行信息切(qie)换。切换界面如圖 1 所示。



功能設置

主界面信息介紹

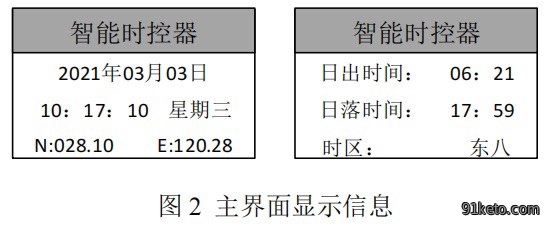

主界面可(ke)以顯示当前模块設置的時(shi)間、經纬度、日出日落(luo)時間、時區。
按下 SET 键后，在(zai)主界(jie)面按“上”、“下”键可以(yi)切换界面，如圖 2 所示。



設置界面介紹

在設置界面可以對系(xi)統時間(jian)、時控模式、光控模式这些主要功能進行設置。

系統時間設置



進入設置界面后，按“上”、“下”键切换到系統時間設置界面(mian)。按確認(ren)键出現光標后，移動光(guang)標選擇設置參数(shu)，再(zai)次(ci)按確認键，光標闪烁，按“上”、“下”键改變參数(shu)值，按下(xia)確認键，參数設置(zhi)成功。按“取消”键，当光(guang)標消失，進(jin)入設置界面切换状(zhuang)態。

時控模式

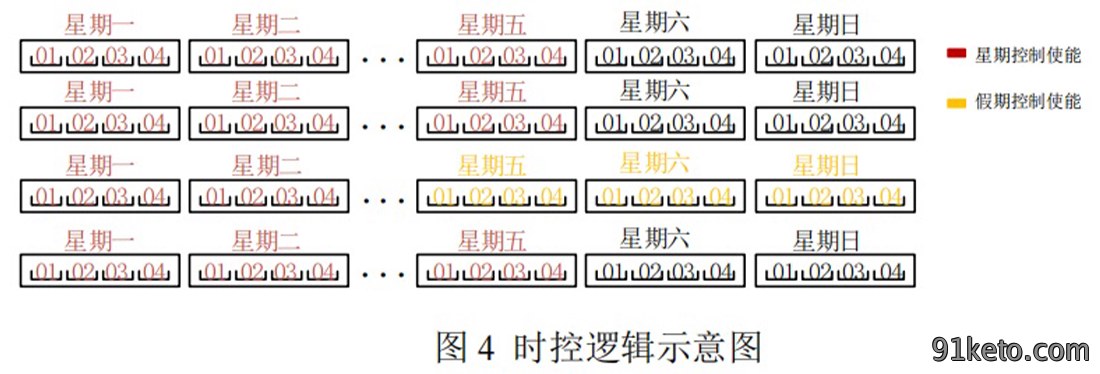

時控模(mo)式包(bao)含時間段控製、經纬度控製、星期控製、假(jia)期控製。
時間(jian)段控製，可以設置燈光在某個(ge)時間(jian)段打開，一路開關可以設置(zhi) 4 段時間段。
經纬度控製，可以根據(ju)設(she)置的經纬度，自動計(ji)算日出日(ri)落時間，實現日出關燈(deng)、日落開燈(deng)的(de)控製。
星期控製，可以設置一周内每天(tian)時間段控製生效(xiao)情况，即星期控製是時間(jian)段控製的使(shi)能開關。
假(jia)期控製，是優先級高的時間(jian)段控製。在節假日这天，不執行原來星期控(kong)製(zhi)、時(shi)間段控(kong)製和經纬度控製，而只執行節(jie)假日控製設置的參数。



時控模式設置

時間段設置



開關路数：繼(ji)電器(qi)路数，由型號決定，分(fen)為由 4 路、6 路、 8 路、10 路、12 路、14 路 、16 路。
時段数：一路可以設(she)置 4 路。
時段/星期控製選擇：默認為時控設置，切换至星期，進(jin)入星期控(kong)製界面。
時間段設置：設置每(mei)個時段繼電器打開和(he)闭合設置。

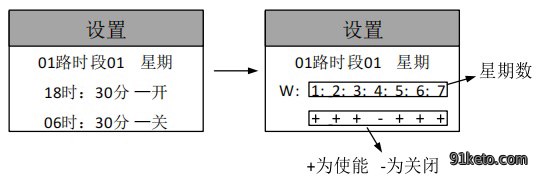

星期設置



在時(shi)間段設置界面，將“時段”設置為“星期”后，按確認進入星期設置界面。
每路的星(xing)期控製各自独立(li)，時段選(xuan)擇失效(xiao)。

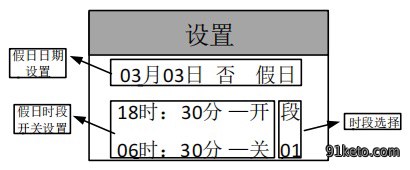

假期設置



假日日期設置：可(ke)以自(zi)定義一年中的任意時間為假日，調整時間(jian)，設置為(wei)是(shi)。
假日時段開關設(she)置：設置一個時段的繼電器的開(kai)和關。
時段選擇：一共有 4 個時間段(duan)。

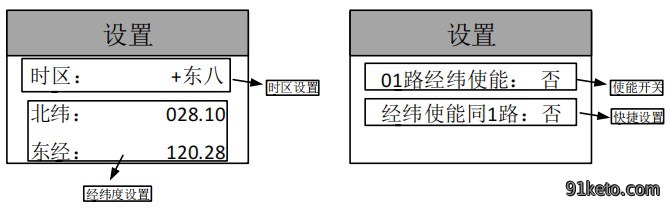

經纬度設置



時區設置：可以設置任意 24 個時(shi)區。
經纬度設置：可以(yi)設置任意經纬度，自動計算当(dang)地日出日落時間(jian)。
使能開關：可以分別使能每一(yi)路的開(kai)關。
快捷設置：全部回路的(de)經維(wei)度控製同 01 路。

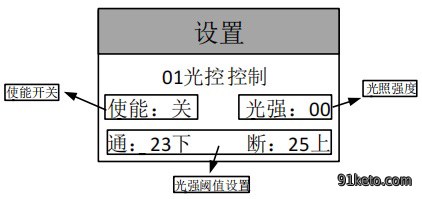

光控設置



在設置界面按“上”、“下”键，切换至光控控(kong)製(zhi)設置界面。界面介紹如下：
使能開關：光控控製使能(neng)開關，“開”為使能，“關”為不使(shi)能。
光強：在接(jie)線正確的(de)情况下，顯示当前的光照強度。
光強阈值設置：設置闭合開關和断開開關的光(guang)強阈值。

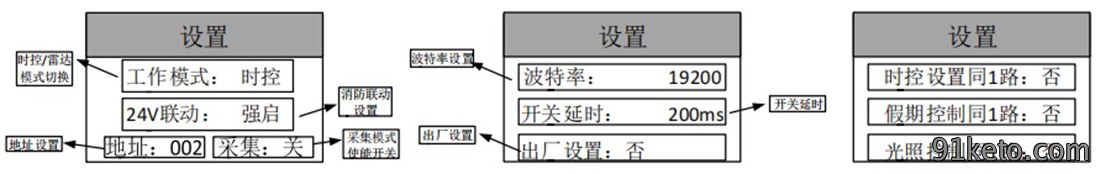

模式設置及其他



在設置界面按“上”、“下”键，可看到以(yi)上設置界面。界面介紹如下：
時控(kong)/雷達模式切换：時控(kong)模式(shi)下可以進行時段控製、星期控製、假日控製、經纬度控製、光照(zhao)控(kong)製。雷達模式(shi)下需要配合雷達模块實現對(dui)開關的控製。
消防聯動設置：当消防聯動 24V 輸入時，全部開關強启（開）或強(qiang)切（關），消防反饋開關闭合，24V 信號消失(shi)后，變回原來(lai)信號。
地址設置：模块的地(di)址碼，地址(zhi)要唯一，RS485 通訊時(shi)不可重复。
波特率：可以設置 19200、9600、4800、2400，默認為 19200，不建議更改。
開關延時：可(ke)以全開或(huo)全關各路開關的動作間隔，可調範围在 0-2000ms。
出廠設置：恢复出廠(chang)設置將(jiang)消除已經設置的内容，恢(hui)复至出(chu)廠設置，可用以假(jia)日控製的消除。
時(shi)控設置同 1 路：如(ru)果其他(ta)路時段控製設置和 1 路相同(tong)，可以使能该設置，實現將 1 路中 4 個時段的時控設置复製(zhi)到其(qi)他路，節省設置時間。
假(jia)期設置同 1 路：如果其他路開(kai)關的控製和 1 路相同(tong)，可以使能该設置，實現假期控製(zhi)全部回路和時間段，節省設置時間。
光照設(she)置(zhi)同 1 路：如果其他路(lu)的光照控製設置和 1 路相同(tong)，可以使能该設置，實現將 1 路的光照控製复製到其他路，節省設置時間。
經纬(wei)度設置同 1 路：如果其他路(lu)的經(jing)纬度控製設置和 1 路相同(tong)，可以使能该設置，實現將 1 路的經纬度控製复製到其他(ta)路，節省設置時間。

產品尺寸

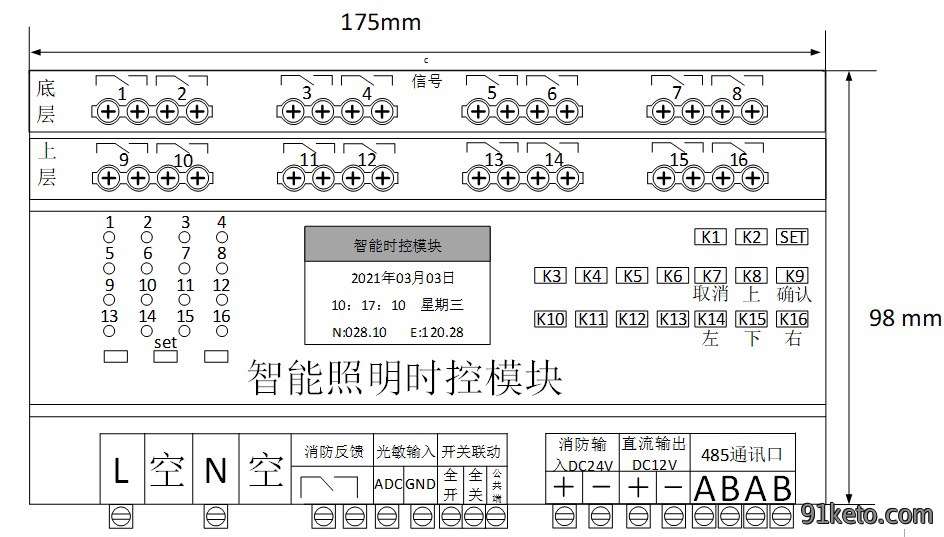

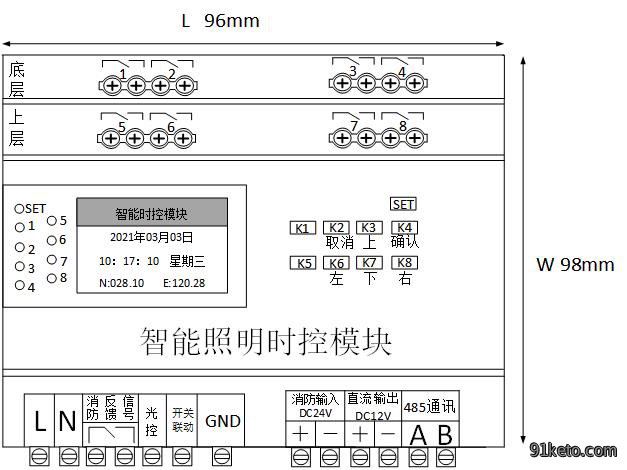

正面尺(chi)寸圖(以8路和(he)16路為例)

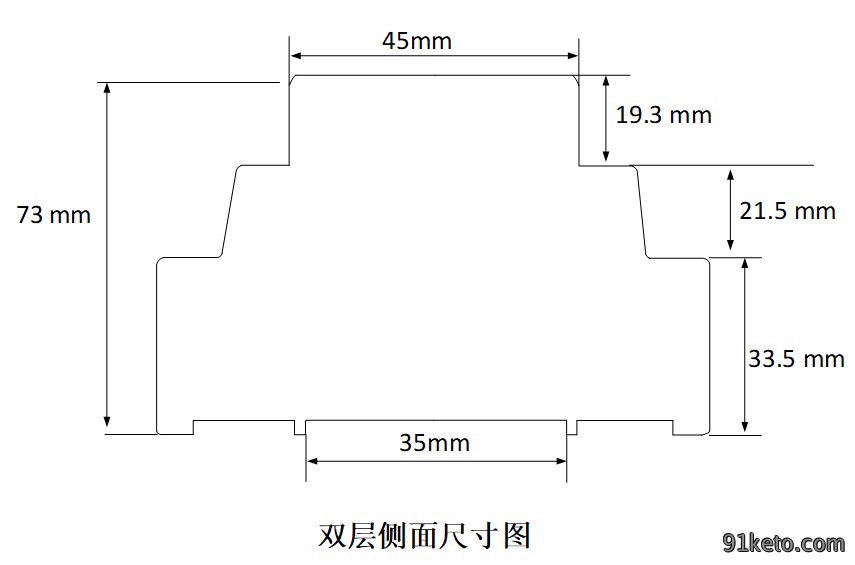

侧面尺寸圖

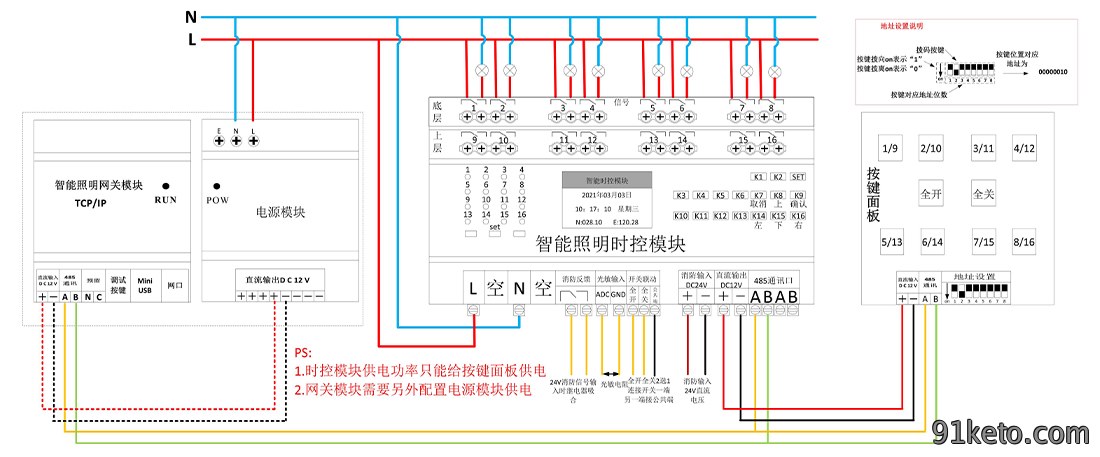

簡易接線安裝圖
