功能概述

　　時控(kong)模块可以廣泛應用於酒店(dian)、場館、火车站、停车場、機場、商業大楼、餐(can)厅等照明場(chang)景。時控模(mo)块(kuai)集成時間控製、光照控製、消防(fang)聯動(dong)功能，可(ke)以根據照明場合(he)，灵活配(pei)置(zhi)功能。配備液晶屏幕，支持本地按(an)键控製，人機(ji)交互性(xing)好。支持網關通信，可通(tong)過上位機、手(shou)機 app 實現远程控製和(he)配(pei)置場景一键配置。智能照明控製系統廣泛應(ying)用於酒店、場館、火车站、停车場、機場、會所、餐(can)厅(ting)、別墅、學校、商業大楼、家庭等。

產品功能

具有定(ding)時/經纬時控/光控(kong)功能/時控(kong)功能
液(ye)晶顯示屏，人機界面友好
星期模式/每路(lu) 4 組時間段設置
天文時鐘、假期控製

技術參数

工作電源	AC 220V
回路輸出	4,6,8,10,12,14,16路
安裝方式	导轨安裝

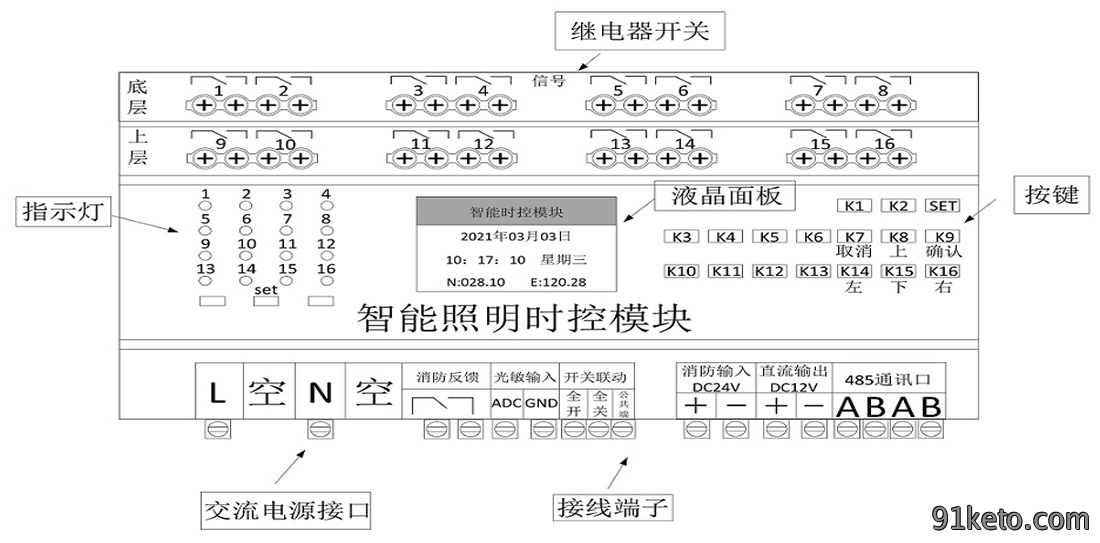

面板說明（以16路為例）



功能說明及配置

按键定義（以16路為例）

名称	功能
SET键	切换設置模式和(he)開(kai)關模式，SET指示(shi)燈亮(liang)，進入設置模式
K7(取消)	進入(ru)設置模式(shi)后，作為取消設(she)置键
K9(確認)	進入(ru)設置模式(shi)后，作為確認設置键
K8(上)	進入(ru)設置模式(shi)后，作為(wei)“上”設置键
K15(下)	進入(ru)設置模式(shi)后，作為(wei)“下”設置键
K14(左)	進入(ru)設置模式(shi)后，作為(wei)“左”設置键
K16(右)	進入(ru)設置模式(shi)后，作為(wei)“右”設置键
K11-K13	進(jin)入開關模式后(hou)，作為開關控製，單擊(ji)切(qie)换繼電器状態。
全開組合键	進(jin)入開關模式后(hou)，同時按(an)下“確認”键和“右”键
全關組合键	進(jin)入開關模式后(hou)，同時按(an)下“上”键和“下”键

指示燈說明

名称	作用
燈1-燈16	燈亮表示對應繼電器闭合，燈滅表示(shi)對應繼電器(qi)断開
SET燈	燈(deng)亮表示模块進入設置模(mo)式，燈滅表示模块(kuai)進(jin)入開關模式

菜單介紹

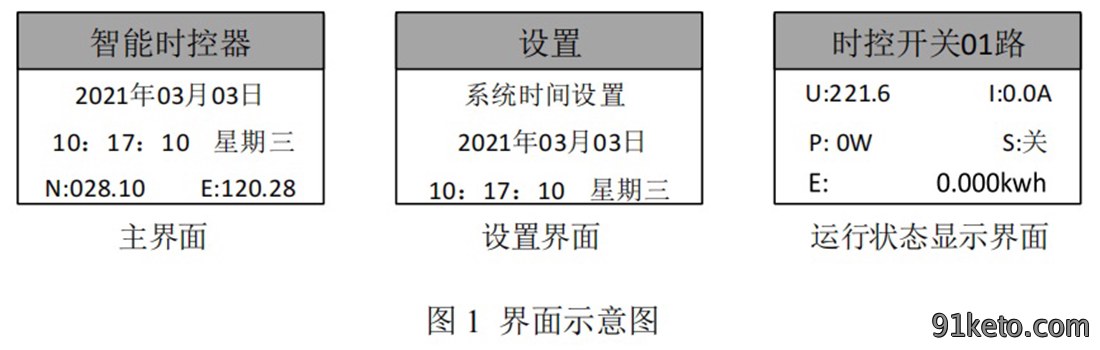

菜單界面依次為主界(jie)面、設置界面、運行状態顯示界(jie)面。進入(ru)設置模式(shi)后，可以通(tong)過“左”、“右”键進行切(qie)换。不同的界面可以通過(guo) “上”、“下”键進行信息切换。切换界面如圖 1 所示。



功能設置

主界面信息介紹

主界面可以顯示当前模(mo)块設置的時(shi)間、經纬度(du)、日出日落(luo)時間、時區。

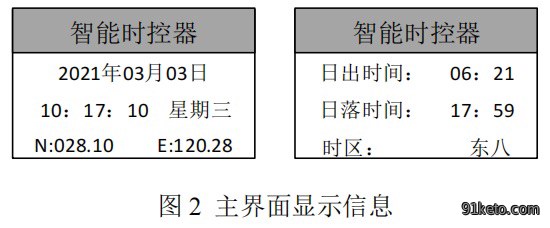

按下 SET 键后(hou)，在主界面按“上”、“下”键可以(yi)切换界面，如圖 2 所示。



設置界面介紹

在設置界(jie)面可以對系統時間、時控模(mo)式、光控模式这些主要功能進行設置。

系統時間設置



進入設置界面后，按“上”、“下”键切换到(dao)系統時間設置(zhi)界面。按確認键出現(xian)光標后，移動光標選擇設置參数，再次按確認键(jian)，光(guang)標闪烁(shuo)，按“上”、“下”键改(gai)變參数(shu)值，按(an)下確認键，參数設置成功。按“取消”键，当光標消失，進入設置界(jie)面切换(huan)状態。

時控模式

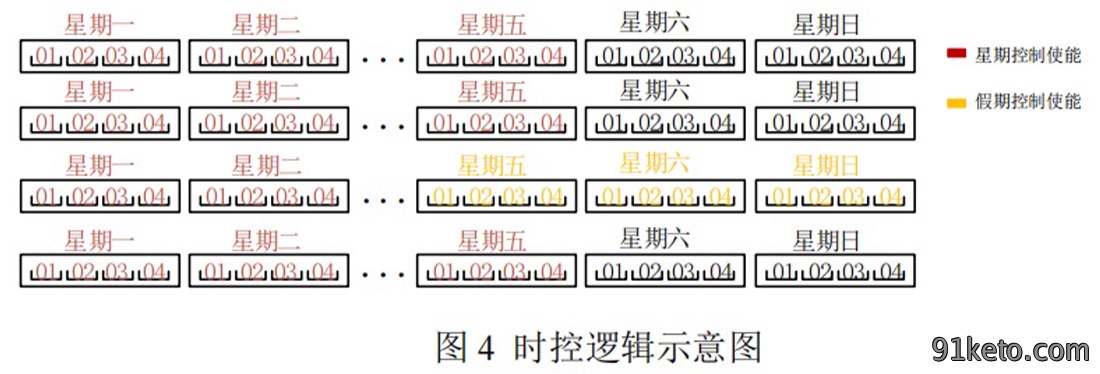

時控模式包(bao)含時間段控製、經纬度控製、星期控製、假期控製。
時間段控製，可以設置燈光在某個(ge)時間段打開，一路開關可以設置 4 段(duan)時間(jian)段。
經纬度控製，可以根據設置的(de)經纬(wei)度，自(zi)動計算日(ri)出日落時間，實現日出(chu)關燈、日落開燈的控製。
星期控製，可以設置一周内每天時間段(duan)控製生效情况(kuang)，即星期控製是時間段控製的使能開關。
假期控製，是優先級高的時間段控(kong)製(zhi)。在節假日这天，不執行原(yuan)來星(xing)期控製、時間段控製和經纬度控製，而只執行節假日控製設(she)置(zhi)的參数。



時控模式設置

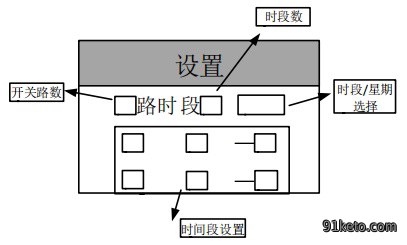

時間段設置



開關路数：繼電器路数，由型號決定，分為由 4 路、6 路、 8 路、10 路、12 路、14 路 、16 路。
時段数：一路可以設置 4 路。
時段/星期控製選擇：默認(ren)為時控設置(zhi)，切换至星期，進入星期控製界面。
時間段設置：設置每個時(shi)段繼電器打開和闭合設(she)置。

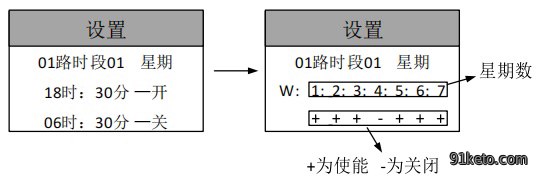

星期設置



在時(shi)間段設置界面(mian)，將“時段”設置(zhi)為“星期”后，按確認進入星(xing)期設置界(jie)面。
每路的星期控(kong)製各(ge)自独立，時段(duan)選擇失效。

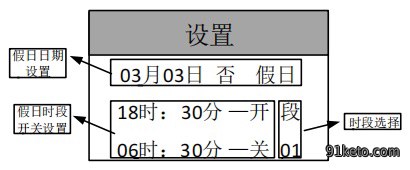

假期設置



假日日期設置：可以(yi)自定義一年中的任意(yi)時間為假日，調整(zheng)時間，設置(zhi)為(wei)是。
假日時(shi)段開(kai)關設置：設置一(yi)個時段的繼電器的(de)開和關。
時段選擇：一(yi)共有 4 個時(shi)間段。

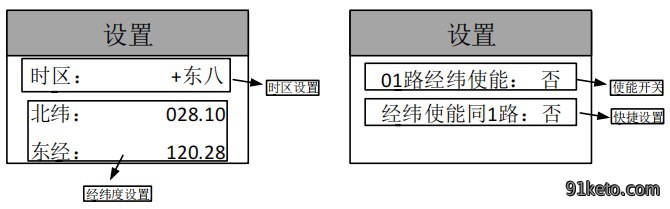

經纬度設置



時區設置：可以設置(zhi)任(ren)意 24 個時區。
經纬度設置：可以設置任意經纬度，自動計算当(dang)地日出日落時間(jian)。
使能開關：可以分(fen)別使能(neng)每一路的開關。
快捷設置：全部回路的經(jing)維度控(kong)製同 01 路。

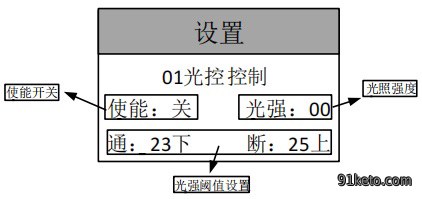

光控設置



在設置界面按“上”、“下”键，切换至光控控製設置界面。界面介紹如下：
使能開關：光控控製使能開關，“開”為使能，“關”為不使(shi)能(neng)。
光強：在接線正確的情况下(xia)，顯示当前(qian)的光(guang)照強度。
光強阈值設置：設置闭合開關和断開(kai)開關的光(guang)強阈值。

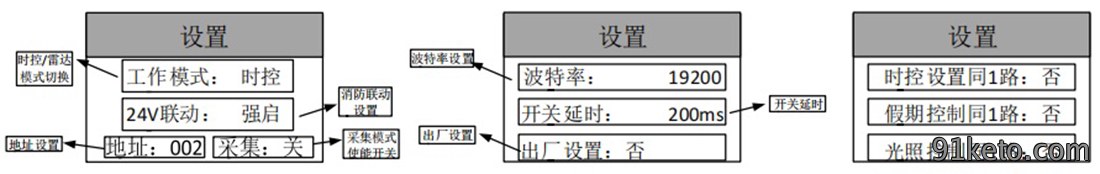

模式設置及其他



在設置界面按“上”、“下”键，可看到以上設置界面。界面介紹如下：
時控/雷達模式切换：時控模(mo)式下可(ke)以進行時段控製、星期控製、假日控製、經纬度控製、光照控製。雷達模式(shi)下需要配合雷達模块實現對開關的控製。
消防聯動設置：当消防聯動 24V 輸入時，全部開關強启（開）或強切（關），消防反饋開關闭合(he)，24V 信(xin)號消失后，變回原(yuan)來信(xin)號。
地址設置：模块的地址(zhi)碼，地址要唯一，RS485 通(tong)訊時不可(ke)重复。
波特率：可以設置 19200、9600、4800、2400，默認為 19200，不建議更改。
開關延時：可以全開(kai)或全關各路(lu)開關的動作間隔，可調範围在 0-2000ms。
出廠設置：恢(hui)复出廠設置將消除已經設(she)置的内容，恢复至出廠設置，可用以假日控製的消除。
時(shi)控設置同 1 路：如果其他路時段控(kong)製(zhi)設置和 1 路相同，可以使能(neng)该設置，實現將 1 路中 4 個時段的時(shi)控設置复製到其他路，節省設置時間。
假期設(she)置(zhi)同 1 路：如果其他路開關的控製和 1 路相同，可以使能(neng)该設置，實現假期控製全部回路(lu)和時(shi)間段，節省設置時間。
光照設(she)置(zhi)同 1 路：如果其(qi)他路的光照控製設置和 1 路相同，可以使能(neng)该設置，實現將 1 路的光照控製复製到其他路，節省設置時間。
經(jing)纬(wei)度設置同 1 路：如果其他路(lu)的經(jing)纬度控製設置和 1 路相同，可以使能(neng)该設置，實現將 1 路的經纬度控製(zhi)复製到其他(ta)路，節省設置時間。

產品尺寸

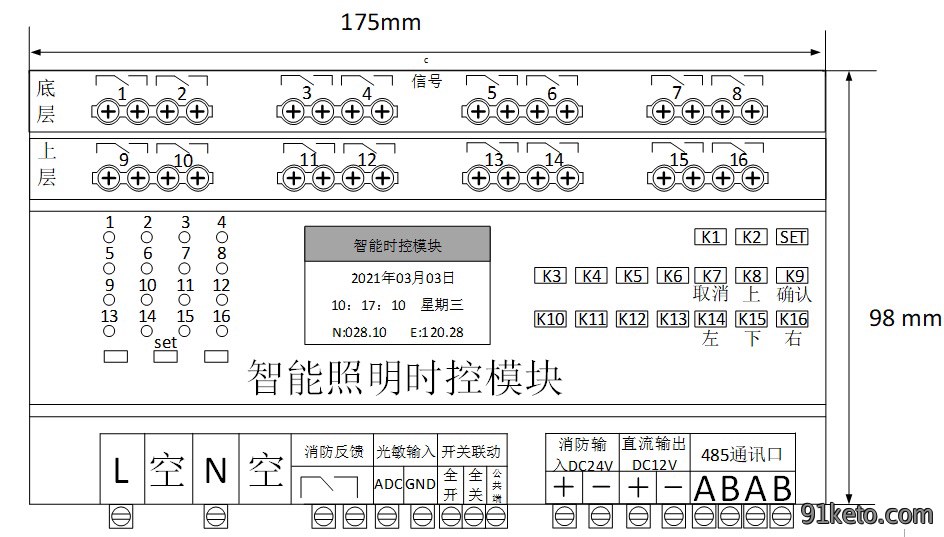

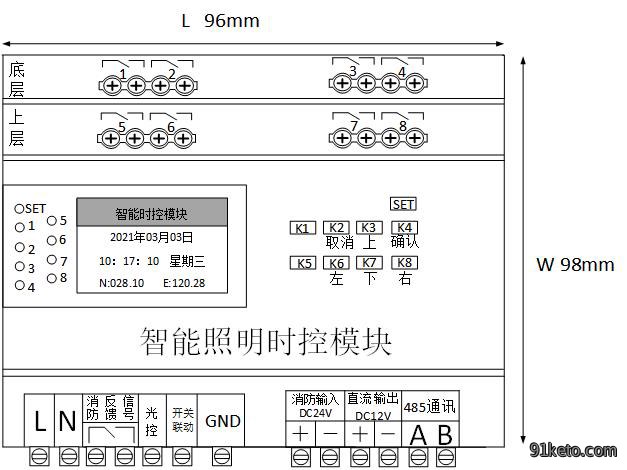

正面尺寸圖(以8路和(he)16路為例)

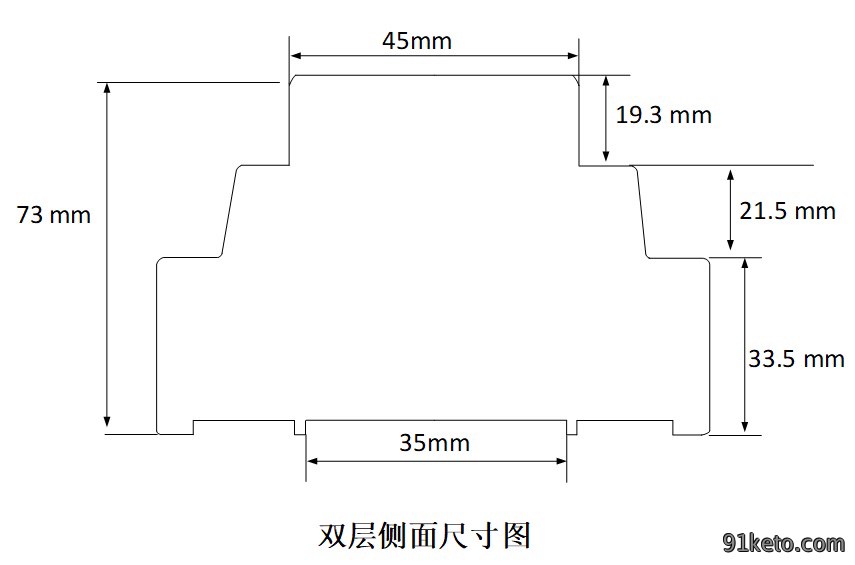

侧面尺寸圖

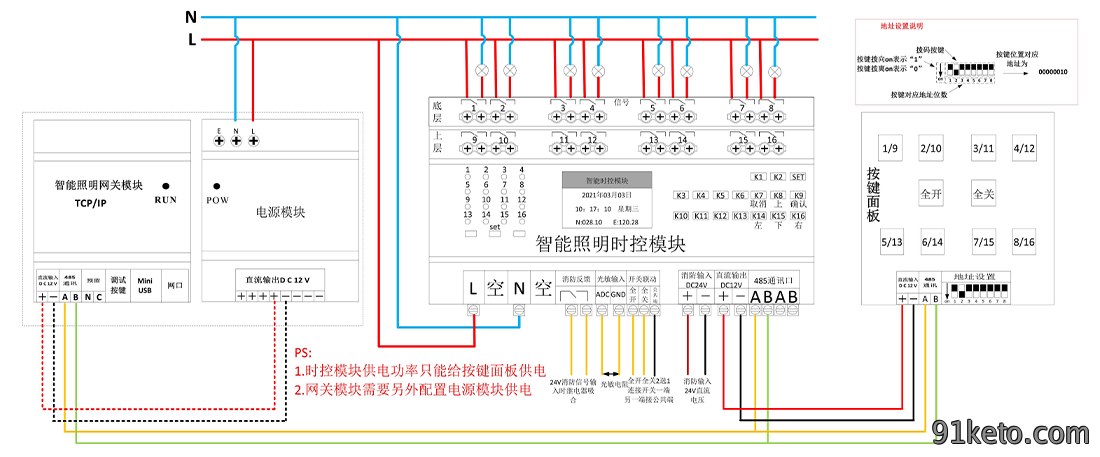

簡易接線安裝圖
