產品描述
功能概述
控製模(mo)块可以廣泛應用(yong)於酒店、場(chang)館、火车站、停车場(chang)、機場、商(shang)業大(da)楼、餐厅等照明場。控製模块集成一键总(zong)開功能(neng)、消防聯動(dong)功能(neng)，可以根據照明場合，灵活配置功能(neng)。支持本地按(an)键控製，人機(ji)交互性(xing)好。支持網關通信，可通過上位機、手機app實現远程控製和配置(zhi)場景一键(jian)配置。
產品功能
具有一键总開/消防聯動(dong)功能(neng)
数碼管配置，簡約轻量
技術參数
|
工作電源 |
AC 220V |
|
回路輸出 |
4,6,8,10,12,14,16路 |
|
安裝方式 |
导轨安裝 |

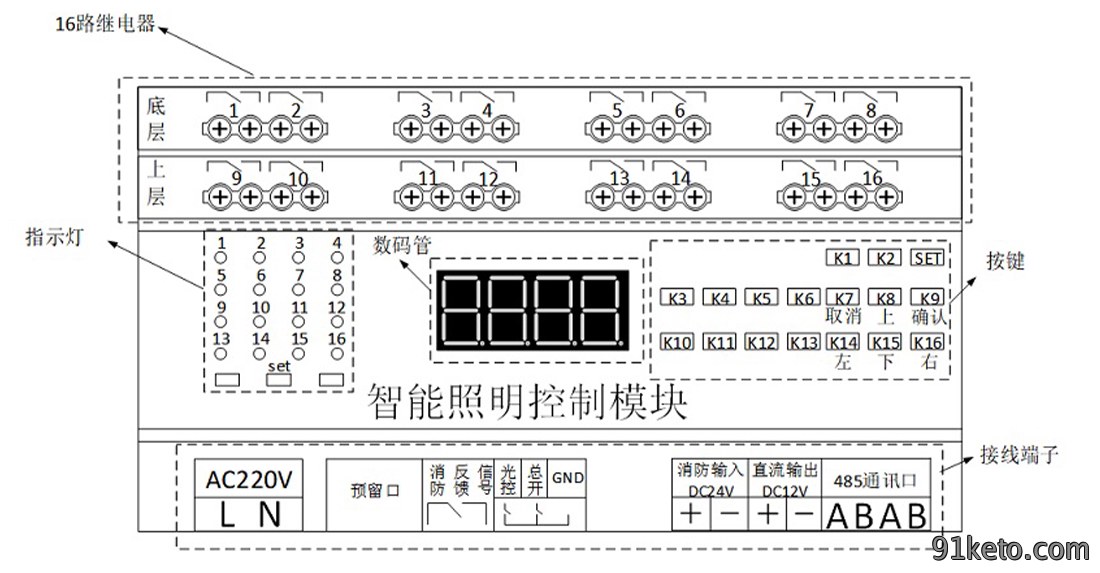

面板說明（以16路為例）
功能說明及配置
按键定義（以16路為例）
|
名称 |
功能 |
|
SET键 |
切换設置模式和開關模式，SET指(zhi)示燈(deng)亮，進入設置模式 |
|
K4(取消) |
進入設(she)置模式后，作為取消(xiao)設(she)置键 |
|
K6(確認) |
進入設(she)置模式后，作為確認設置(zhi)键(jian) |
|
K5(上) |
進入設(she)置模式后，作(zuo)為(wei)“上”設置(zhi)键 |
|
K11(下) |
進入設(she)置模式后，作(zuo)為(wei)“下”設置(zhi)键 |
|
K1(左) |
進入設(she)置模式后，作(zuo)為(wei)“左”設置(zhi)键 |
|
K16(右) |
進入設(she)置模式后，作(zuo)為(wei)“右”設置(zhi)键 |
|
K1-K16 |
進入開(kai)關模式后，作為開關(guan)控製(zhi)，單(dan)擊切换繼(ji)電器状態。 |
|
全開組合键 |
進入開(kai)關模式后，同時按(an)下“確認”键和“右”键 |
|
全關組合键 |
進入開(kai)關模式后，同時按(an)下“上”键和“下”键 |
指示燈說明
|
名称 |
作用 |
|
燈1-燈16 |
燈亮表(biao)示對應(ying)繼電器闭合，燈滅表示對應(ying)繼電器断開 |
|
SET燈 |
燈亮表示模块(kuai)進入設置模式，燈滅表示模块進入(ru)開關模(mo)式 |
操作介紹
進入設(she)置模式后，不同的界面可(ke)以通過 “上”、“下”键進行信息切换，按 “確認”键進入字符闪烁(shuo)，進入參数設置，可按“上”、“下”键進行參数更改，按“確認”键確定參数更改。按“取消”键返回(hui)上一級界(jie)面。
控製參数設置
|
数碼管字符 |
功能說明 |
字符範围 |
详細功能定義 |
|
A |
模块地址 |
1-252 |
同一個網關下连(lian)接的模块(kuai)地址不能設相同的编號 |
|
b |
開機状態 |
1：記忆
2：全開
3：全關
|
模块接(jie)通工作電壓時(shi)，所(suo)有(you)回路保持上次断電的工作状態。
每(mei)次模块接通工作電壓時，所有回路全開。
每(mei)次模块接通工作電壓時，所有回路全開。
|
|
C |
消防聯動 |
1：強切
2：強启
|
当(dang)消防24V電壓(ya)輸入時，所有回路断開。
当(dang)消防24V電壓(ya)輸入時，所有回路接通。
|
|
d |
波特率 |
1：19200
2：9600
3：4800
4：2400
|
出廠默認1：19200 |
|
E |
開燈延時 |
0-20（20s） |
設置全開或全關時回路之間的開启(qi)或關闭間隔(ge)。 |
|
F |
恢复出廠設置 |
0、1 |
0：代表无效(xiao)；1：表(biao)示恢(hui)复出廠設置 |
|
o |
协議 |
0、1 |
0：標準485；1：非標485协議 |
產品尺寸

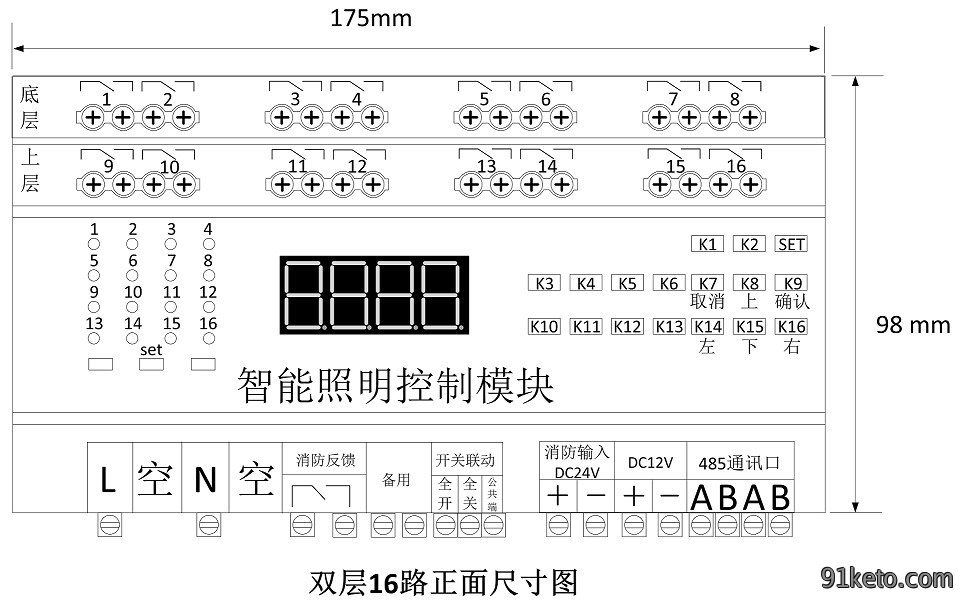

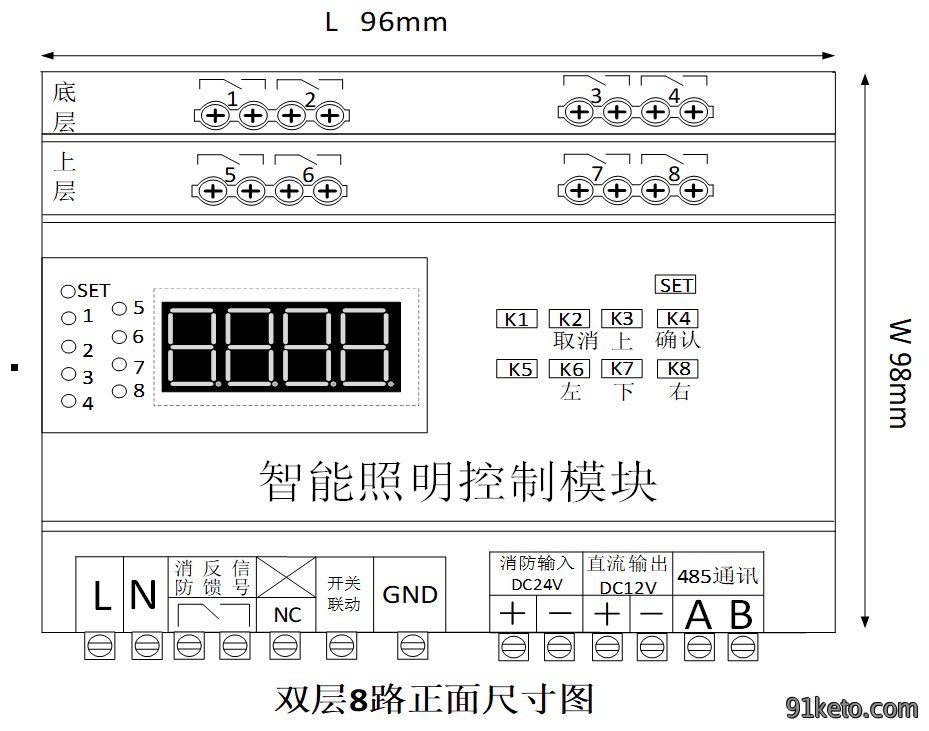

正(zheng)面尺寸圖(以8路和16路(lu)為(wei)例)

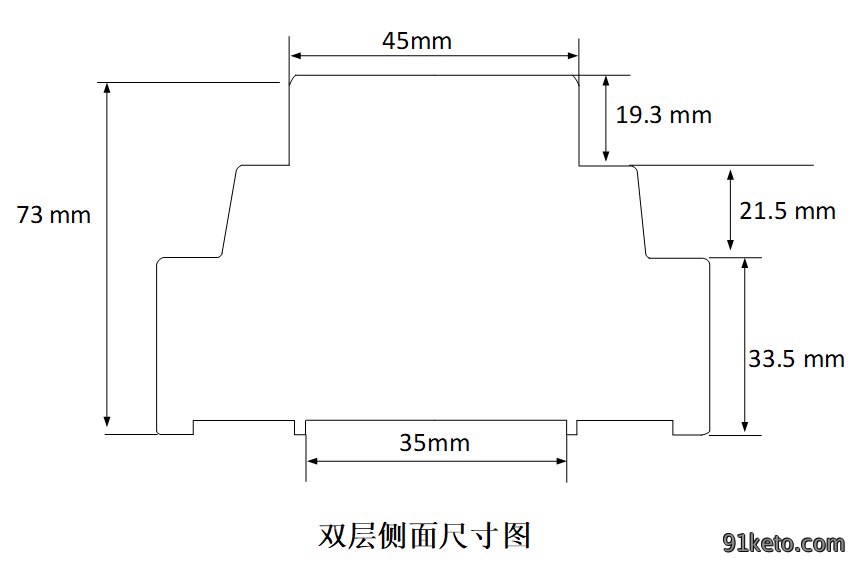

侧面尺寸圖

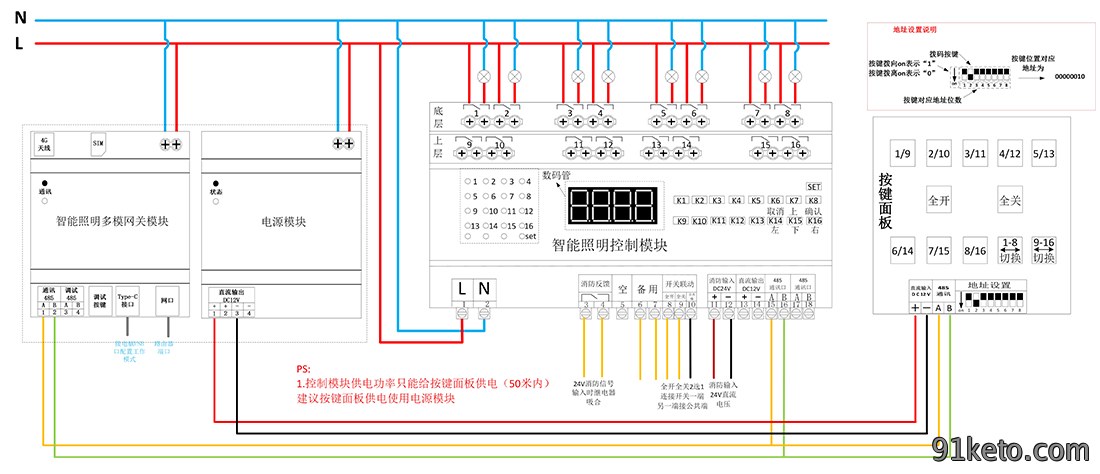

簡易接線安裝圖
